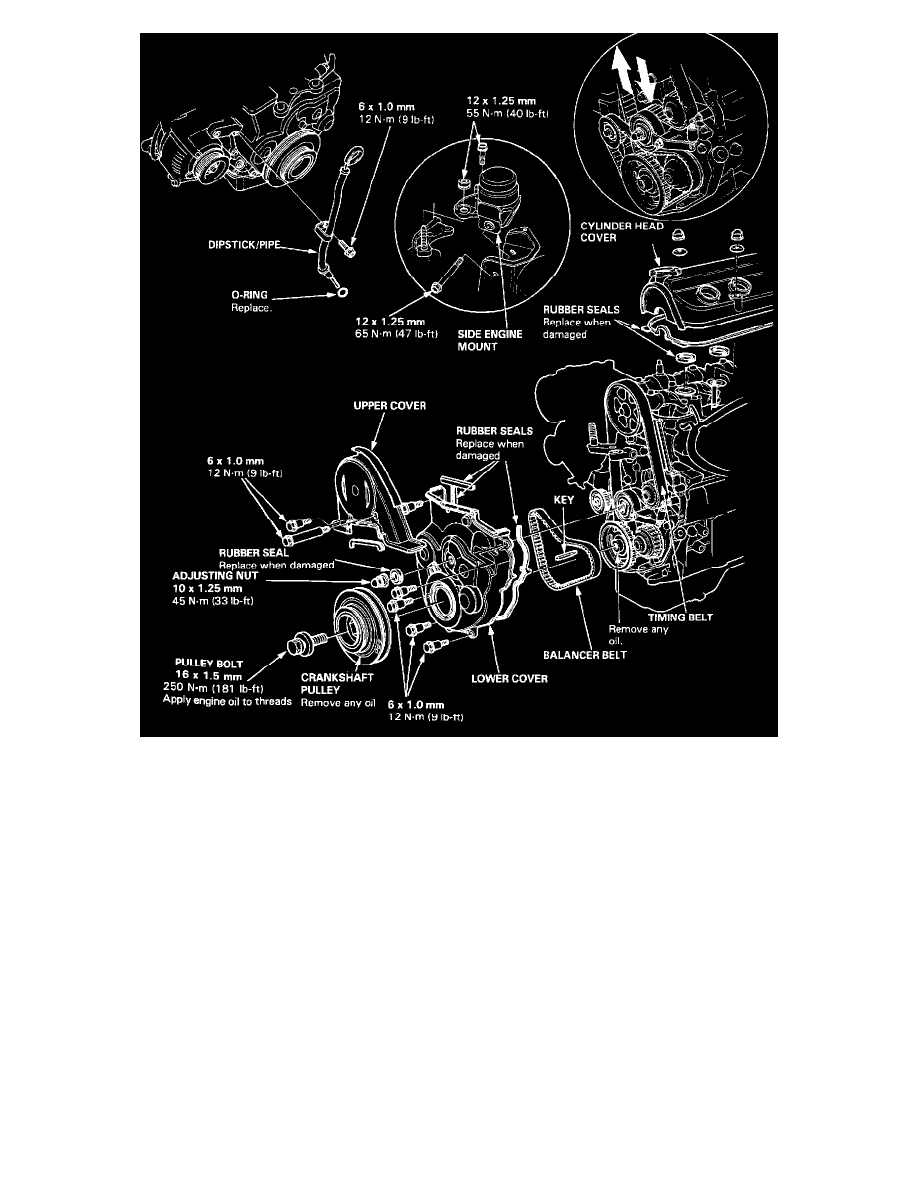

6. Remove the cylinder head cover.
7. Remove the side engine mount bracket stay B standard for some types).
8. Remove the upper cover.
9. Remove the side engine mount.

10. Remove the dipstick and the pipe.
11. Remove the special bolt and the crankshaft pulley. Remove the two rear bolts from the center beam to allow the engine to drop down and give

clearance to remove the lower cover.

12. Remove the timing belt adjuster rubber seal. Do not loosen the adjusting nut.
13. Remove the lower cover.
