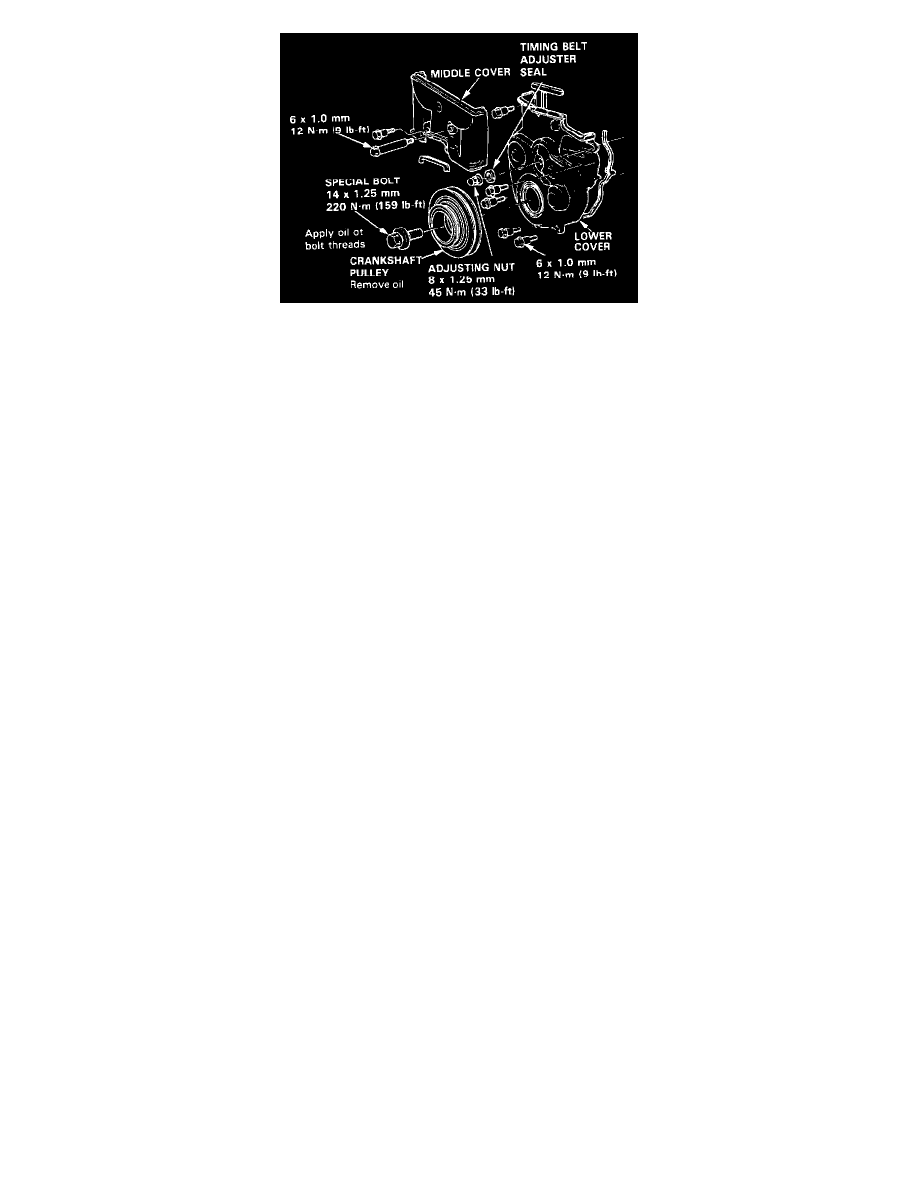

22. Remove the 6 x 1.0 mm bolt from the timing belt adjuster arm.
23. Remove the crankshaft pulley.
24. Install the timing belt lower cover.
25. Install a new seal around the adjusting nut. Do not loosen the nut.
26. Install the timing belt middle cover.
27. Install the crankshaft pulley.
28. Coat the threads and seating face of the pulley bolt with engine oil. Install and tighten to the specified torque:

Specified torque: 220 Nm (159 ft.lbs.)

NOTE:  After installation, adjust the tension of all belts.
