Windshield: Diagrams (page 4 of 8)

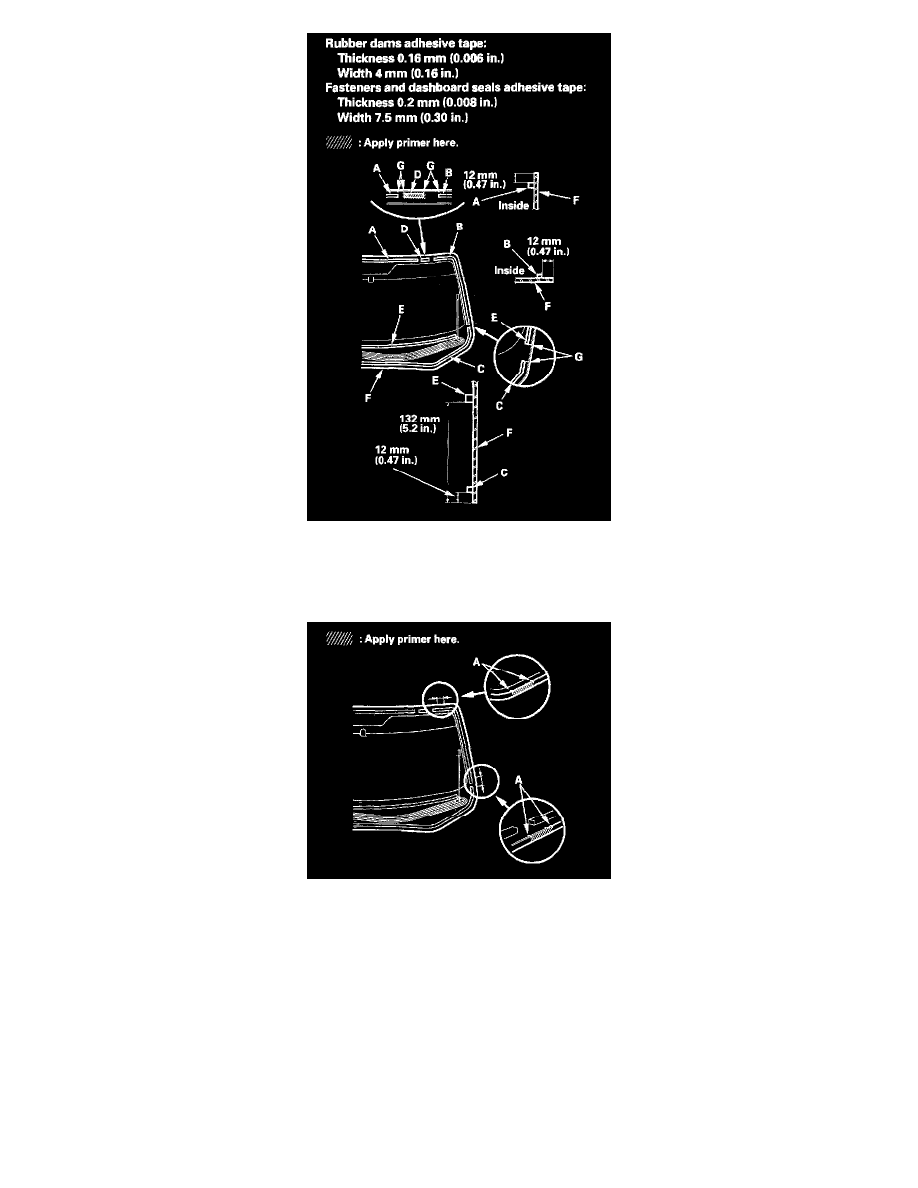

13. Attach the upper rubber dam (A), side rubber dams (B), and lower rubber dam (C) with adhesive tape. Apply primer where the fasteners (D) are to

be applied, then attach the fasteners with adhesive tape and dashboard seal (E) to the inside face of the windshield (F) as shown:
-

Be sure the rubber dams, fasteners, and dashboard seal line up with the alignment marks (G).

-

Be careful not to touch the windshield where adhesive will be applied.

14. Apply primer to the edge of the windshield between the alignment marks (A). Be careful not to touch the windshield where adhesive will be

applied.
