Brake Pedal Assy: Service and Repair

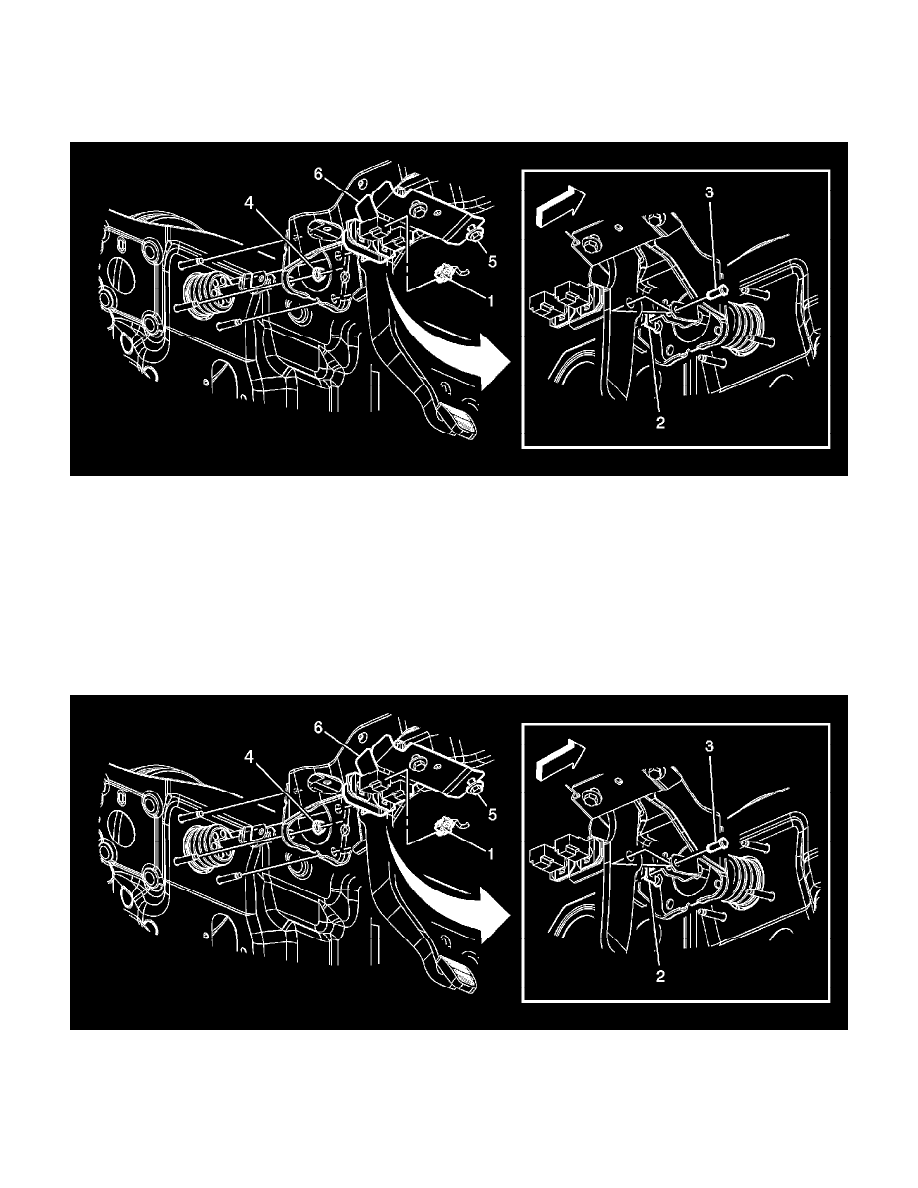

Brake Pedal Assembly Replacement

Removal Procedure

1. Remove the knee bolster.
2. Remove the knee bolster bracket.
3. Disconnect the electrical connectors (1) for the brake switches.
4. Lower the steering column.
5. Remove the clevis pin retainer (2).
6. Remove the clevis pin (3).
7. Remove the mounting bolts (4) from the brake master cylinder.
8. Remove the mounting bolts (5) from the cowl.
9. Remove the brake pedal assembly (6).

Installation Procedure

1. Install the brake pedal assembly (6) on the brake master cylinder studs.
2. Finger tighten the mounting bolt (5) to the cowl.

Notice: Refer to Fastener Notice.

3. Install the mounting bolts (4) for the brake pedal assembly (6).
