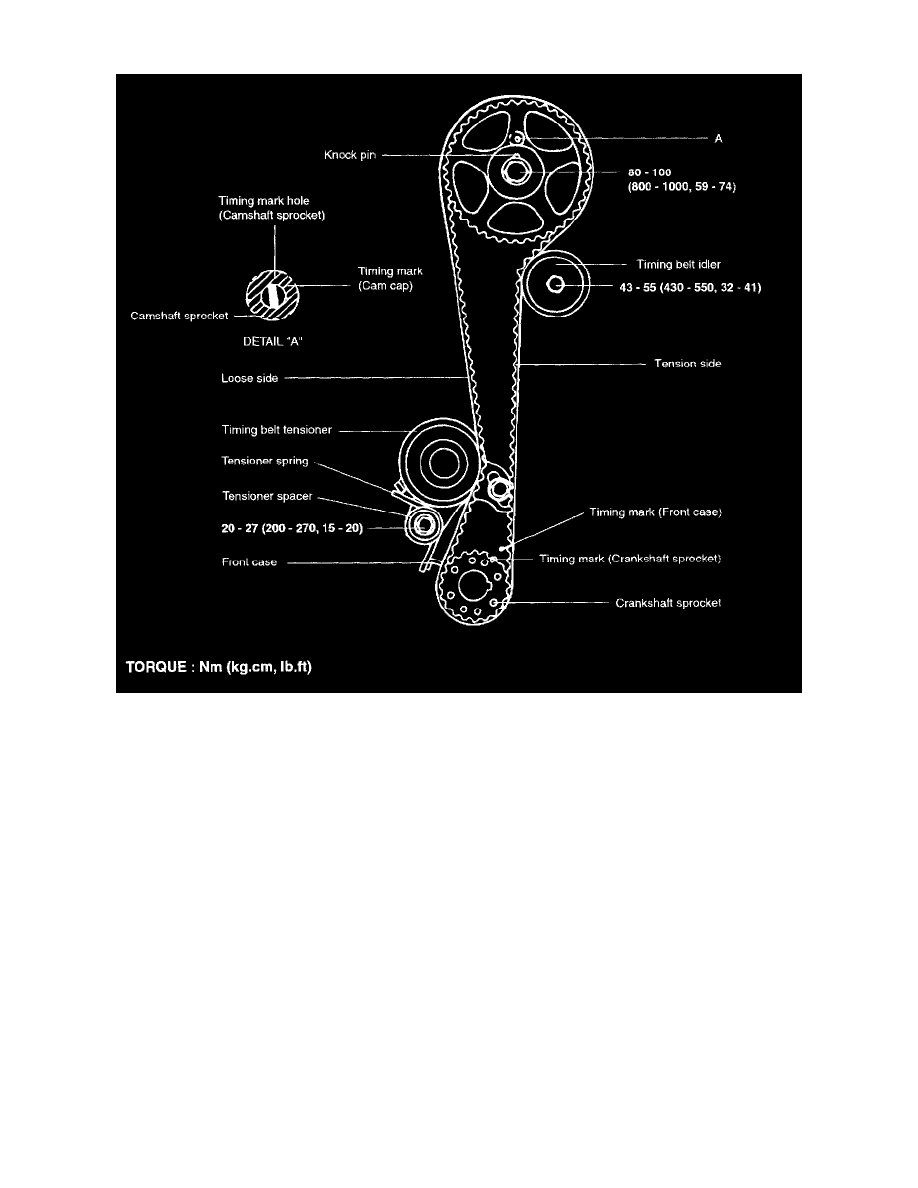

Timing Belt: Specifications

TIMING BELT

Crankshaft pulley bolt  .............................................................................................................................  140-150 Nm (1400-1500 kg-cm, 103-111 ft. lbs.)
Camshaft sprocket bolt  ...................................................................................................................................  80-100 Nm (800-1000 kg-cm, 59-74 ft. lbs.)
Timing belt tensioner bolt  ...................................................................................................................................  20-27 Nm (200-270 kg-cm, 15-20 ft. lbs.)
Timing belt idle bolt  .....................................................................................................................................  43 - 55 Nm (430 - 550 kg-cm, 32 - 41 ft. lbs.)
Timing belt cover bolt  .................................................................................................................................................  8-10 Nm (80-100 kg-cm, 6-7 ft. lbs.)
Front case bolt  ....................................................................................................................................................  20-27 Nm (200-270 kg-cm, 15-20 ft. lbs.)
