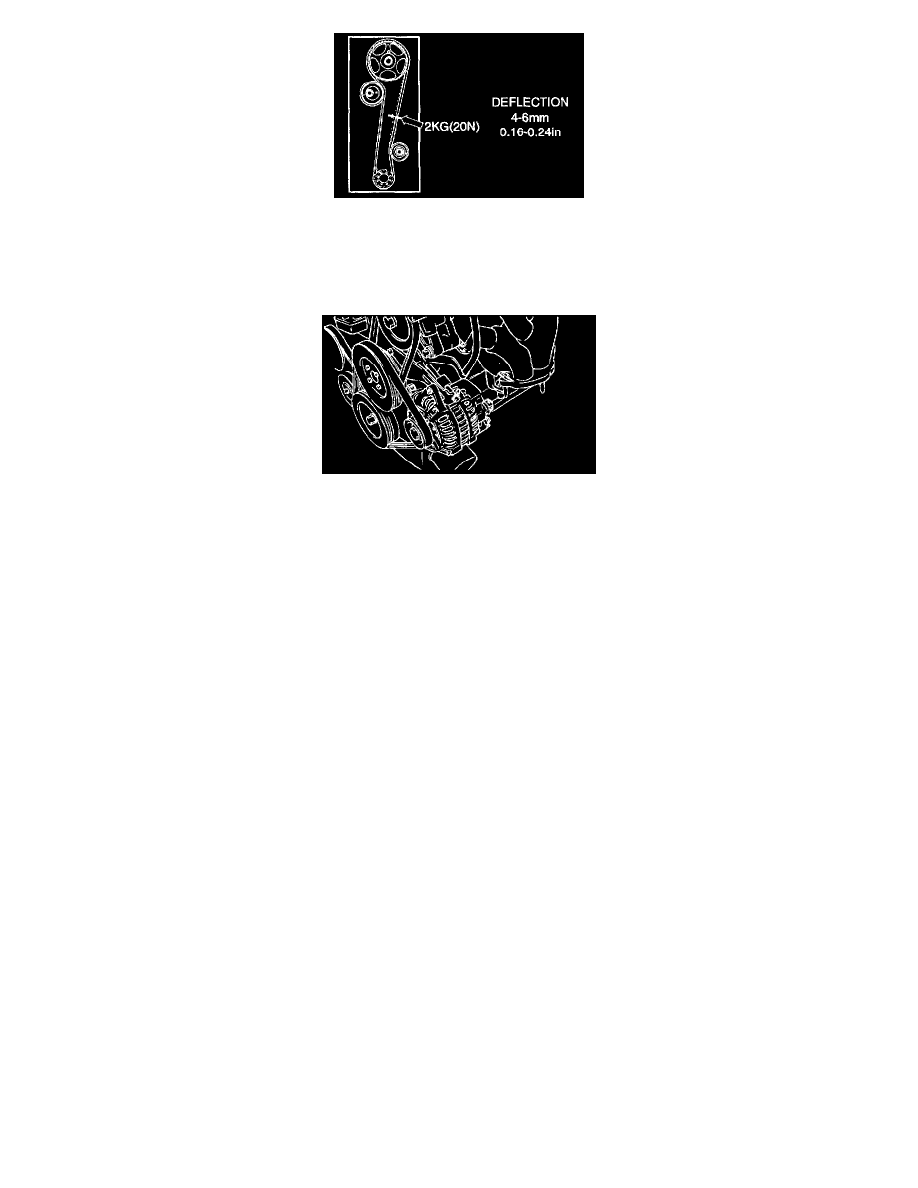

7. Recheck the belt tension. When the tension side of timing belt is pushed horizontally with a moderate force [approx. 2kg (20 N, 5 lbs.)), the timing

belt cog end sags in approx. 4-6 mm (0.16-0.24 inch).

8. Install the timing belt cover.

Tightening torque
Timing belt cover bolt: 8-10 Nm (80-100 kgf-cm, 6-7.4 ft. lbs.)

9. Install the crankshaft pulley. In this case, make sure that the crankshaft sprocket pin fits the small hole in the pulley.

Tightening torque
Crankshaft pulley bolt: 170-180 Nm (1700-1800 kgf-cm, 125-133 ft. lbs.)

10. Install the coolant pump pulley.
11. Install the drive belt and adjust the belt tension.
