Timing Belt: Adjustments

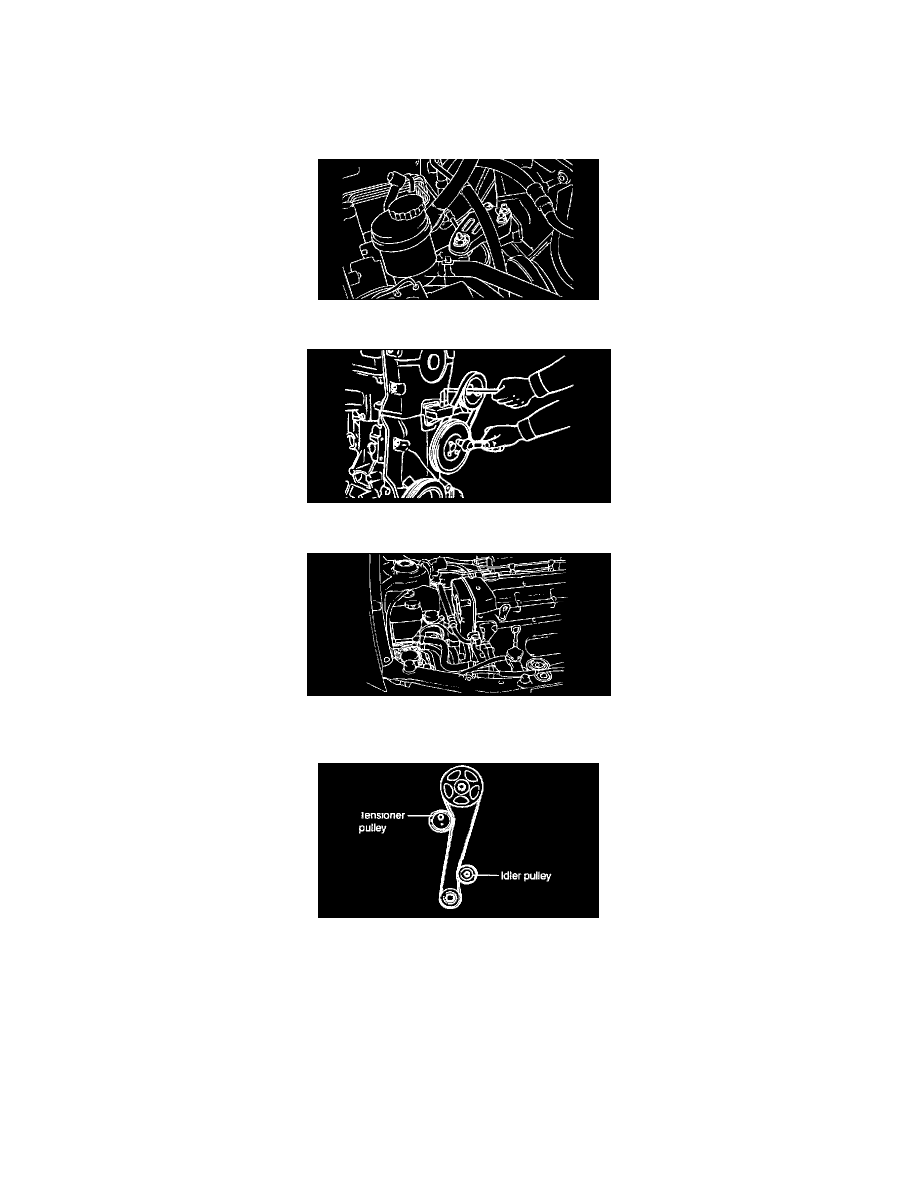

ADJUSTING TIMING BELT TENSION

1. Lift the vehicle by using of jack.
2. Rotate the steering wheel counter-clockwise thoroughly.

NOTE:  Do watch not to over load.

3. Remove the engine support bracket.

4. Remove the water pump pulley.

5. Remove the timing belt upper cover.
6. Remove the spark plug.

7. Place the piston of No. 1 cylinder to TDC of the compression stroke by rotating the crankshaft clockwise.

NOTE:  Crankshaft is to be rotated clockwise. Otherwise, the tension is inadequately adjusted.
