Cruise Control Servo Cable: Adjustments

Make

Hyundai

Model

Sonata

Engine

L4-2.4L

Year

1990

Section

Cruise Control Servo Cable › Adjustments

Cruise ControlAdjustments

Cruise Control Servo Cable: Adjustments

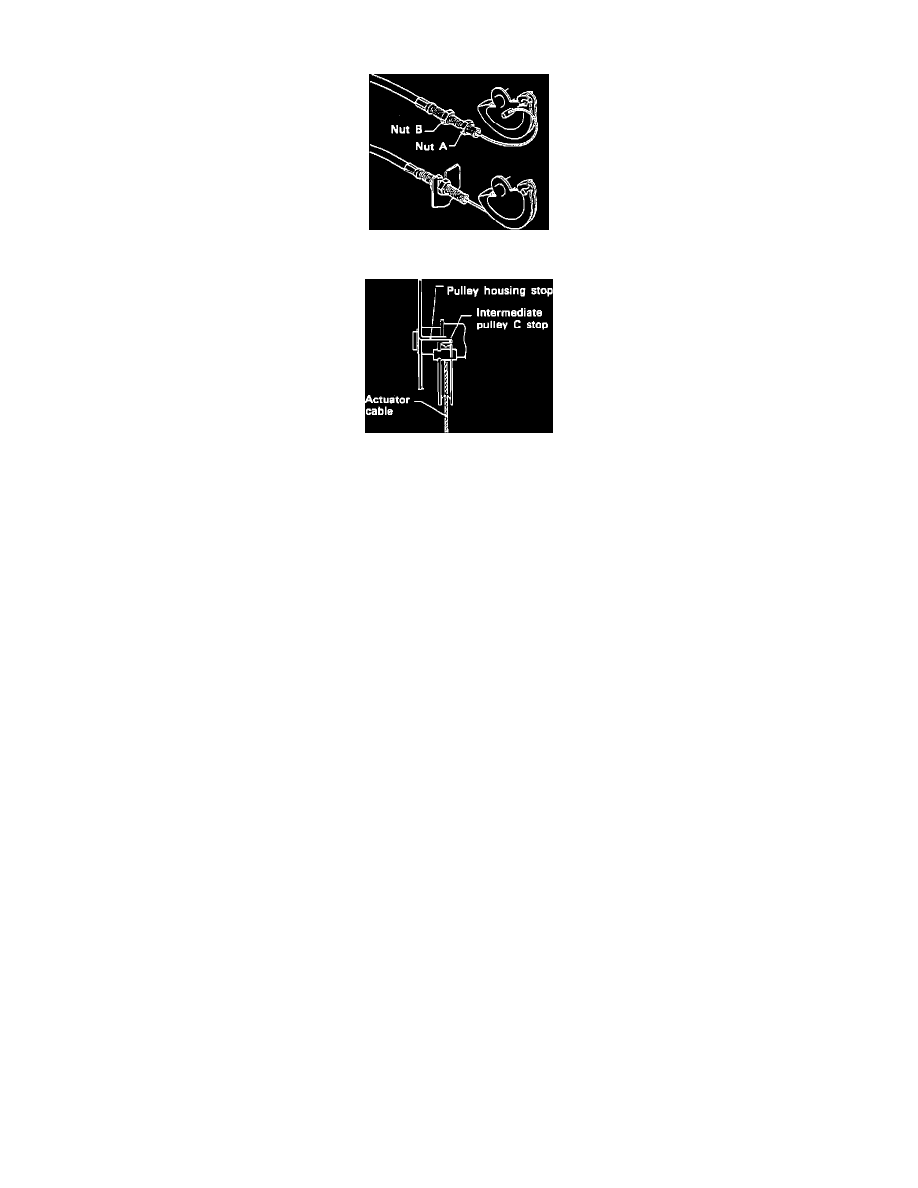

Fig. 1  Actuator Cable To Pulley Attachment

Fig. 2  Actuator Cable Stop Location

1.

With nut ``A'' at end of cable, assemble actuator cable to intermediate pulley ``C,'' Fig. 1.

2.

Pull cable tight in bracket with pulley against stop, then tighten nut ``B'' against bracket.

3.

Back off nut ``B'' 1 1/2 turn, then tighten nut ``A,'' Fig. 2.

4.

Ensure cable has approximately 1/16 inch, of slack with pulley against stop.
