Timing Belt: Specifications (page 8 of 9)

INSTALLATION

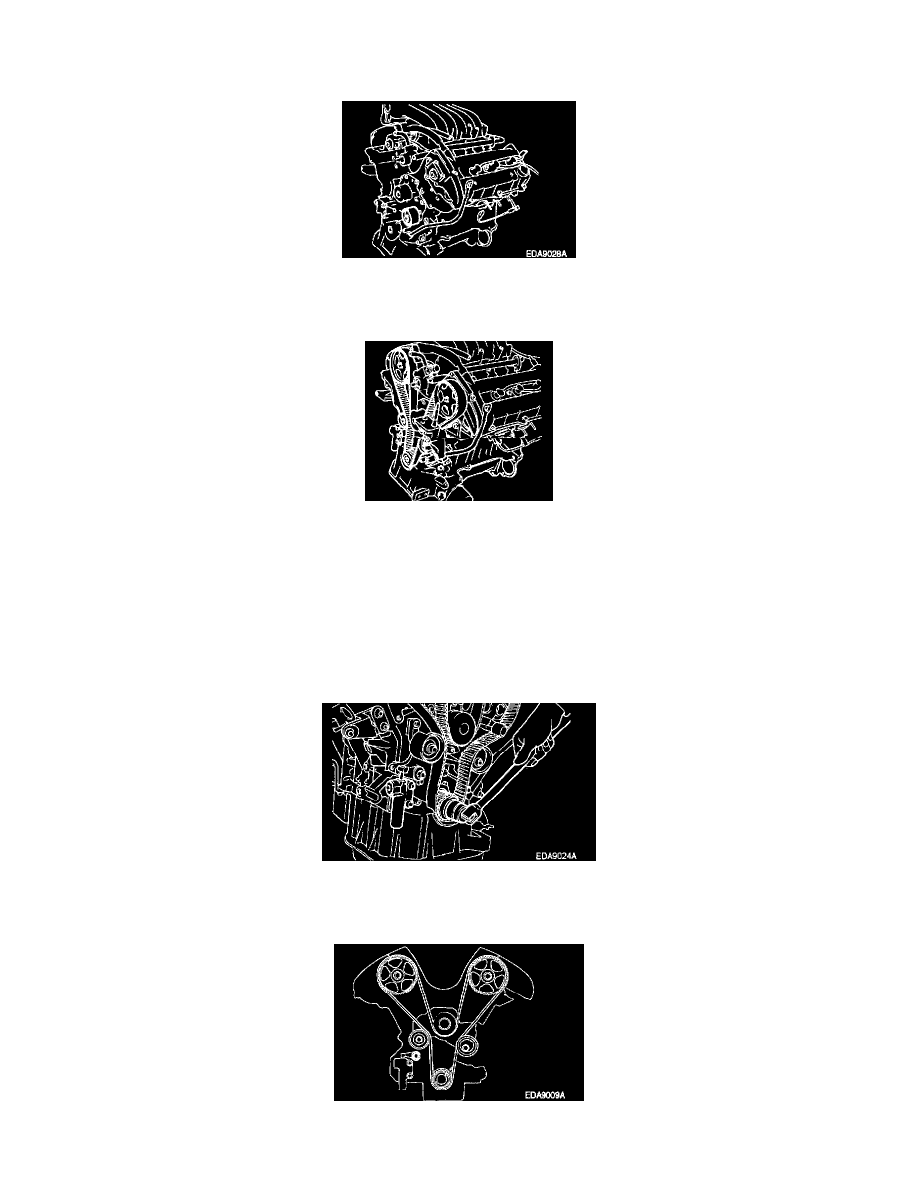

The method of installing Timing belt and Auto tensioner.

1. Install idler pulley to water pump boss.

NOTE:  Insert and install idler pulley to the pin spring that is pressed and inserted in the water pump boss.

2. Install tensioner arm and plane washer to cylinder block.
3. Install tensioner pulley to the tensioner arm.
4. Install sprockets and align the timing mark.

NOTE:
-

When installing camshaft sprocket, fasten the sprocket tightly with holding the hexagonal part of the camshaft.

-

Before installing timing belt, if the timing marks of cam sprocket and cylinder head cover do not coincide, do not rotate the cam sprocket more
than 3 teeth of sprocket in any direction. Rotating sprocket more than 3 teeth might make valve and piston be touched each other.

-

In case of rotating the cam sprocket in unavoidably more than 3 teeth, rotate the cam sprocket after rotating 3 teeth crank counter-clockwise on
basis of timing mark.

5. Install auto tensioner to front case.

NOTE:  At this time auto tensioner's set pin should be assembled completely.

6. Align the timing marks of each sprocket and install the timing belt in this order.
