Timing Belt: Service and Repair
Removal

1. Support the oil pan with a block of wood and jack until pressure is removed from the engine support.
2. Remove the power steering oil pump with the return hoses connected.

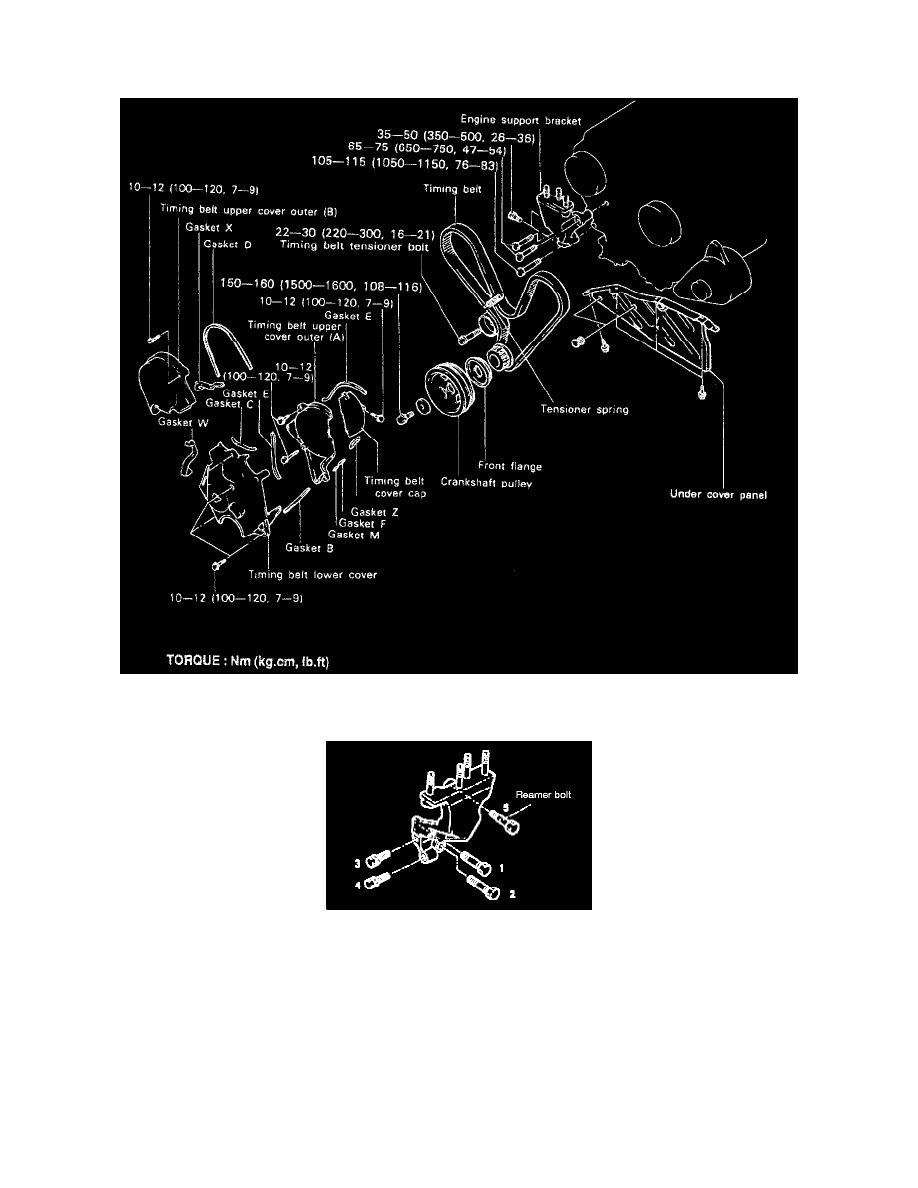

3. Remove the engine support bracket in the numbered sequence shown in the illustration. Slowly remove the reamer bolt indicated in the illustration.

NOTE:
-

Keep in mind that the reamer bolt is sometimes heat seized on the engine support bracket.

-

To make removal easier, raise the engine as necessary.

4. Remove the crankshaft pulley from the crankshaft and the upper and lower timing belt covers.
