Ignition Cable: Locations

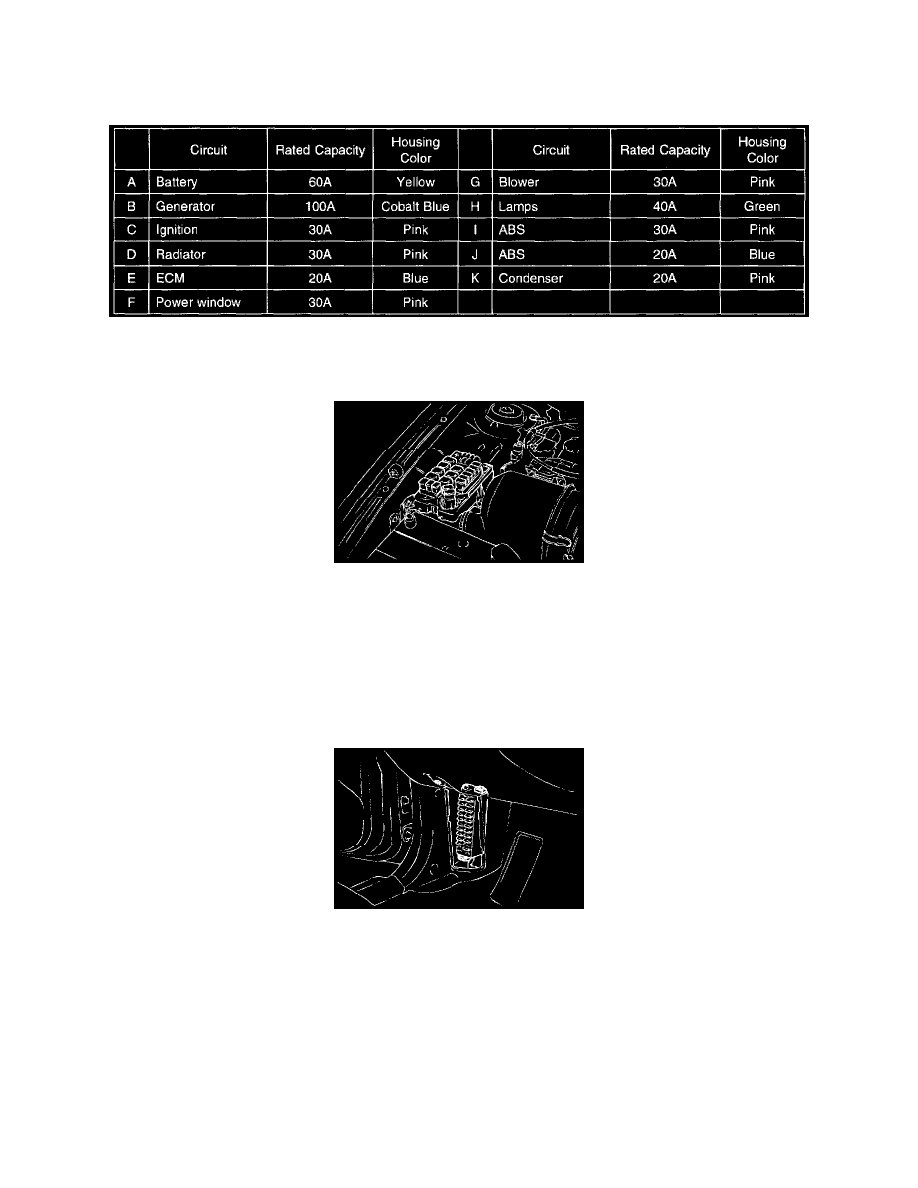

RELAY BOX (ENGINE COMPARTMENT)

FUSIBLE LINK

SPECIFICATIONS

INSPECTION

1. Check for a burnt fusible link with an ohmmeter.
2. If a fusible link burns out. there is a short or some other problem in the circuit. Carefully determine the cause and correct it before replacing the

fusible link.

NOTE:  The fusible link will burn out within 15 seconds if a higher than specified current flows through the circuit.

FUSES

INSPECTION

1. Be sure there is no play in the fuse holders, and that the holders hold the fuses securely.
2. Are fuse capacities for each circuit correct?
3. Are there any blown fuse? If a fuse is to be replaced, be sure to use a new fuse of the specified capacity. Always determine why the fuse blew first

and completely eliminate the problem before installing a new fuse.

CAUTION:  Never use a fuse of higher capacity than specified.
