Timing Belt: Specifications (page 3 of 7)

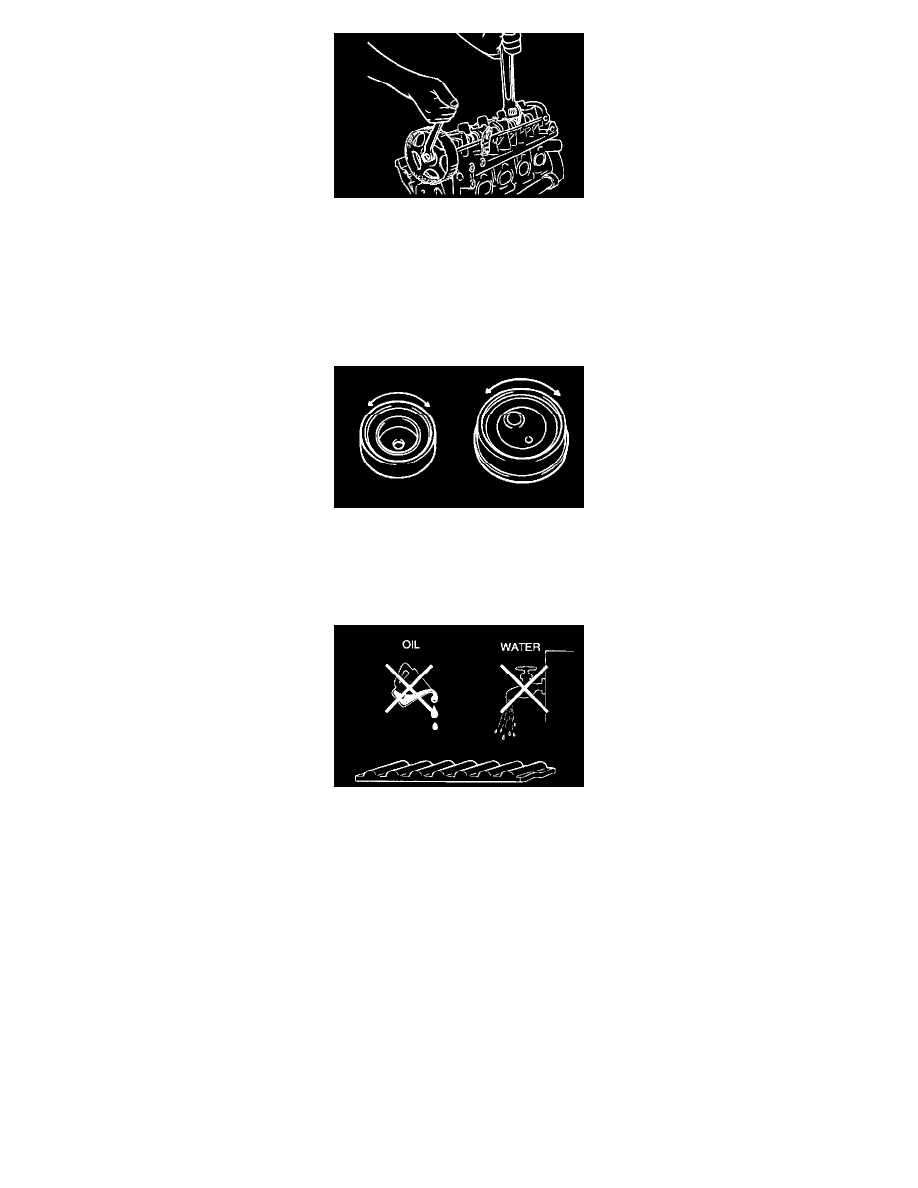

6. Remove the camshaft sprocket.

NOTE:  Be careful not to damage the cylinder head with the wrench.

7. Remove the crankshaft sprocket from crankshaft.

INSPECTION

SPROCKETS AND TENSIONER PULLEY, AND IDLER PULLEY.

1. Check the camshaft sprocket, crankshaft sprocket, tensioner pulley, and idler pulley for abnormal wear, cracks, or damage. Replace as necessary.
2. Inspect the tensioner pulley and the idler pulley for easy and smooth rotation and check for play or noise. Replace as necessary.
3. Replace if there is a grease leak.

TIMING BELT
