Flywheel: Service and Repair

DISASSEMBLY

1. Remove the transaxle and clutch.
2. Remove the flywheel.

INSPECTION

1. Check the clutch disc contacting surface of the flywheel for damage and wear. Replace the flywheel if excessively damaged or worn.
2. Check the clutch disc contacting surface of the flywheel for runout.

Standard value:
Flywheel run-out:  0.1 mm (0.004 inch)

3. Check the ring gear for damage, crack and wear, and replace if necessary.

REASSEMBLY

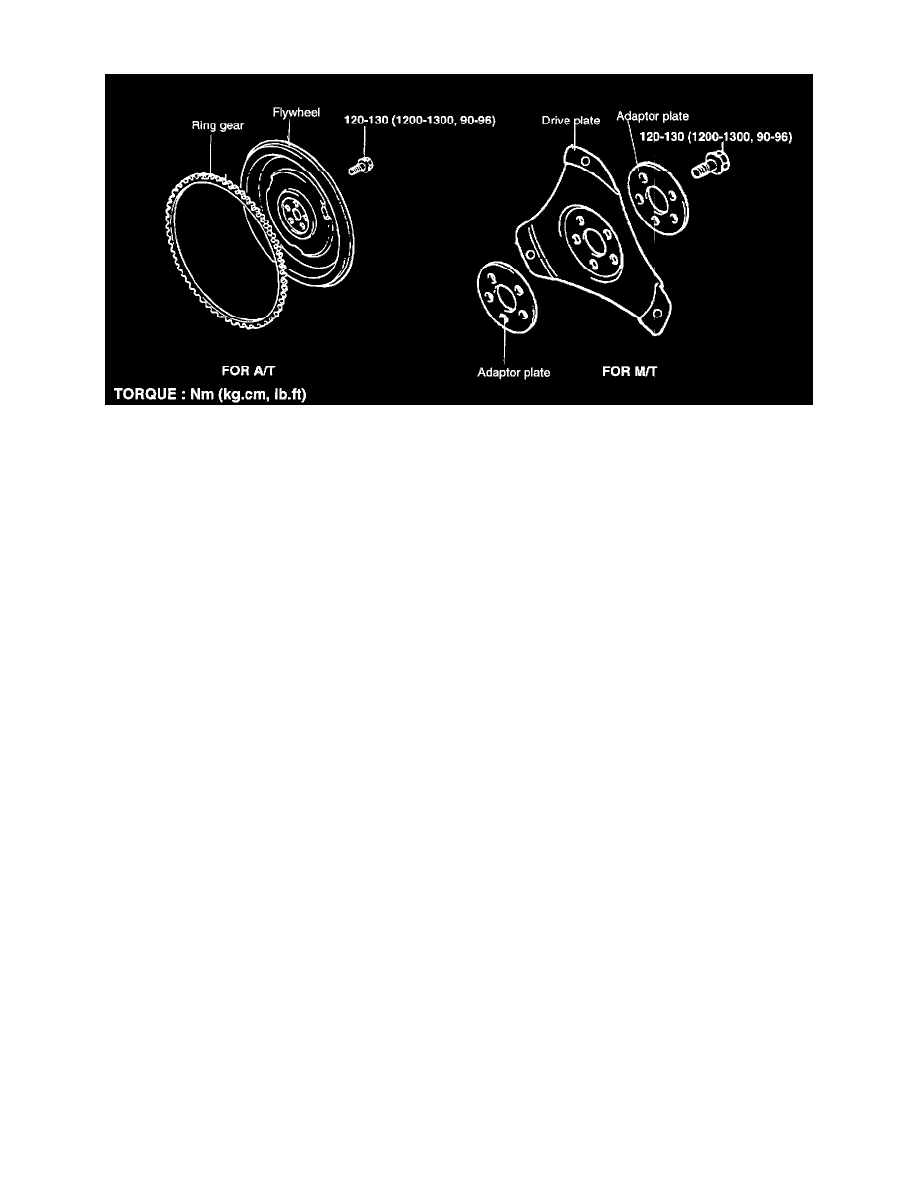

Install the flywheel assembly and tighten the bolts to the specified torque.
Tightening torque:
Flywheel bolt:  120 - 130 Nm (1200 - 1300 kg.cm, 90 - 96 ft. lbs.)
