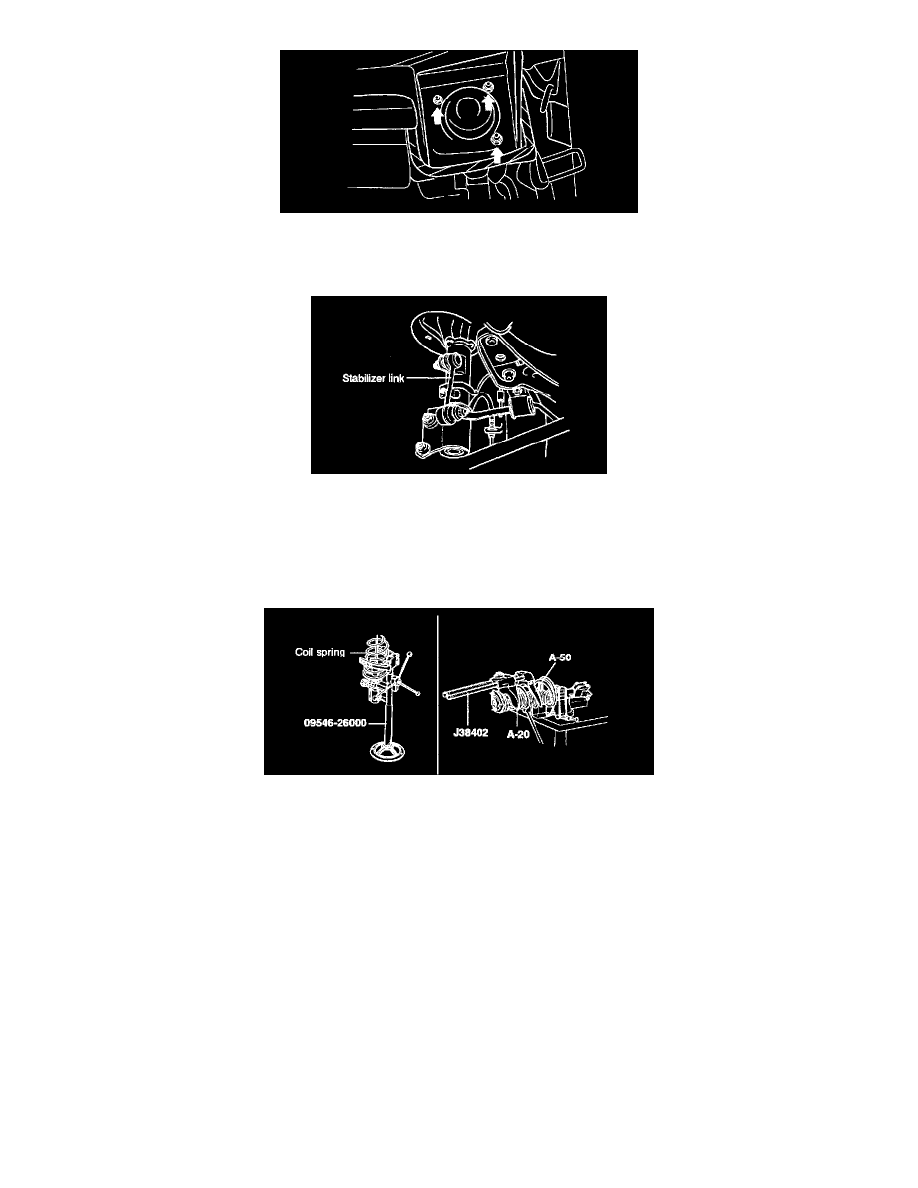

2. Remove the rear strut upper mounting nuts (3).
3. Remove the wheel and tire.
4. Disconnect the brake hose and wheel speed sensor wiring from the rear strut.

5. Remove the stabilizer bar link.
6. Remove the strut and carrier mounting bolts(2).

CAUTION: Be careful not to drop the rear strut

7. Remove the rear strut assembly.

DISASSEMBLY

1. Using the Special Tools (09546-26000 or J38402), compress the coil spring until there is only a little tension on the strut.

NOTE: Do not use an impact gun.

2. Remove the self-locking nut at the top end of the shock absorber.
3. Remove the insulator, coil spring and dust cover from strut assembly.

INSPECTION

1. Check the strut insulator for wear or damage.
2. Check rubber parts for damage or deterioration.
3. Check the coil spring and strut assembly for sagging and deformation.
