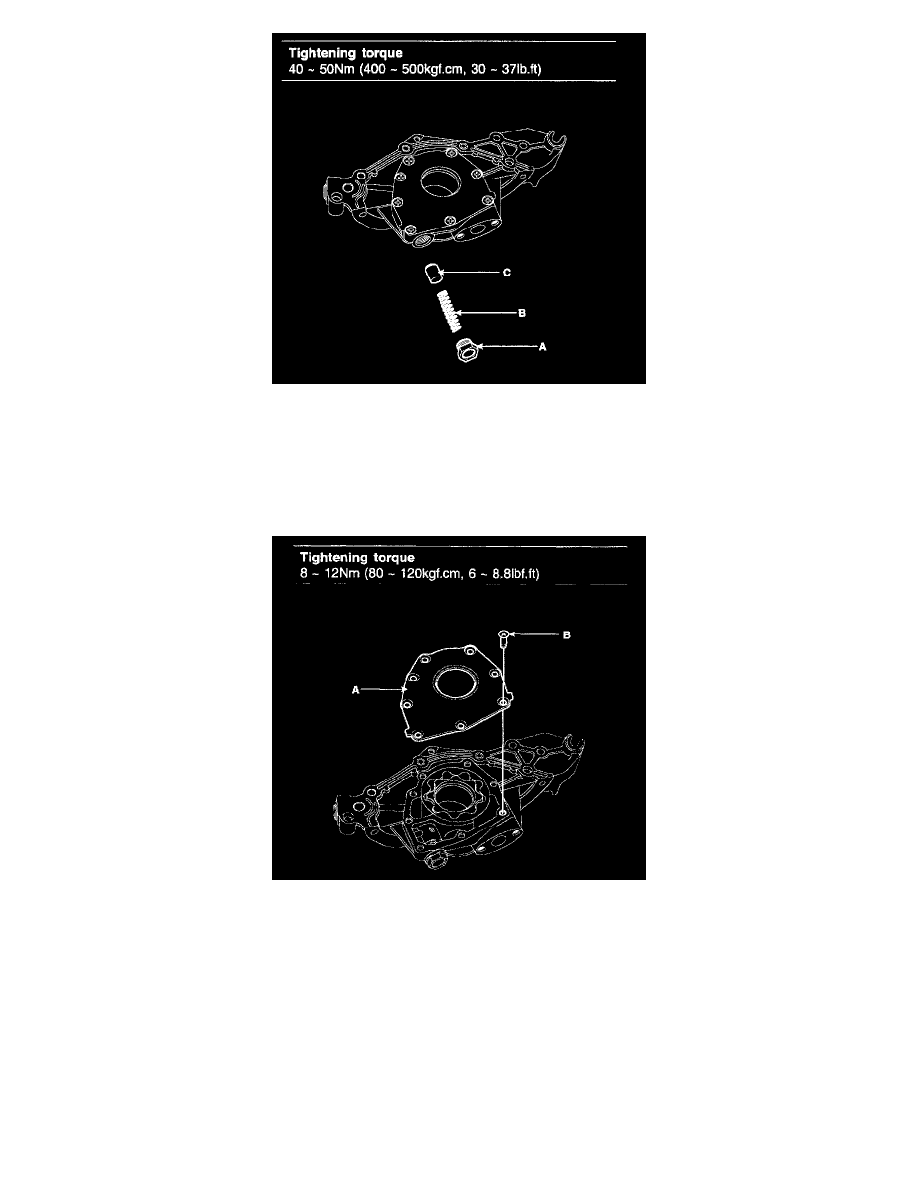

1. Install relief plunger.

Install relief plunger (C) and spring (B) into the front case hole, and install the plug (A).
Tightening torque 40 - 50Nm (400 - 500 kgf-cm, 30 - 37 ft. lbs.)

INSTALLATION

1. Install oil pump.

1) Place the inner and outer rotors into front case with the marks facing the oil pump cover side.

2) Install the oil pump cover (A) to front case with the 8 screws (B).

Tightening torque 8 - 12 Nm (80 - 120 kgf-cm, 6 - 8.8 ft. lbs.)

2. Check that the oil pump turns freely
3. Install the oil pump on the cylinder block.

1) Remove any old liquid gasket and be careful not to drop any oil on the contact surfaces of the oil pump and cylinder block.

^

Using a razor blade and gasket scraper, remove all the old liquid gasket from the gasket surfaces and sealing grooves.

^

Using a non-residue solvent, clean both sealing surfaces.
