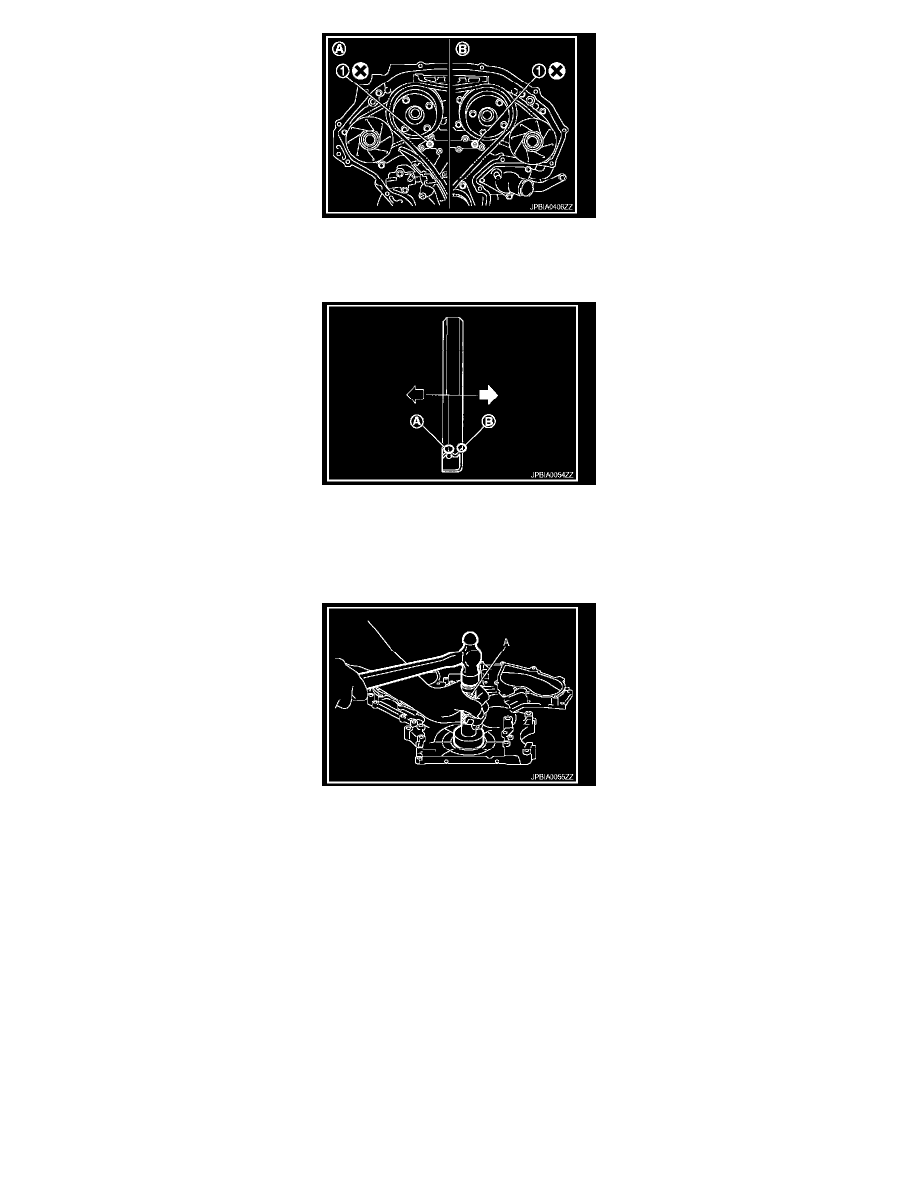

8. Install new O-rings (1) on rear timing chain case.

A: Right bank
B: Left bank

9. Install new front oil seal on front timing chain case.

<-: Engine inside
<-: Engine outside
^

Apply new engine oil to both oil seal lip (A) and dust seal lip (B).

^

Install it so that each seal lip is oriented as shown in the figure.

^

Using a suitable drift [outer diameter: 60 mm (2.36 in)] (A), press-fit oil seal until it becomes flush with front timing chain case end face.

^

Make sure the garter spring is in position and seal lip is not inverted.

10. Install front timing chain case as follows:

^

Make sure O-rings stay in place during installation to rear timing chain case.
