DRIVER AIR BAG MODULE

Removal and Installation

REMOVAL

CAUTION:

-

Before servicing,  turn ignition switch OFF, disconnect both battery terminal and wait at  least 3 minutes.

-

Do not use air tools or electric tools for servicing.

-

Always work from the side of air bag module. Do not work from the front of it.

-

Always place air bag module with pad side facing upward.

-

Do not use old TORX bolts after removal; replace with new bolts.

-

Do not make an impact to the air bag module by dropping etc. Replace the air bag module if it has been dropped or sustained an impact.

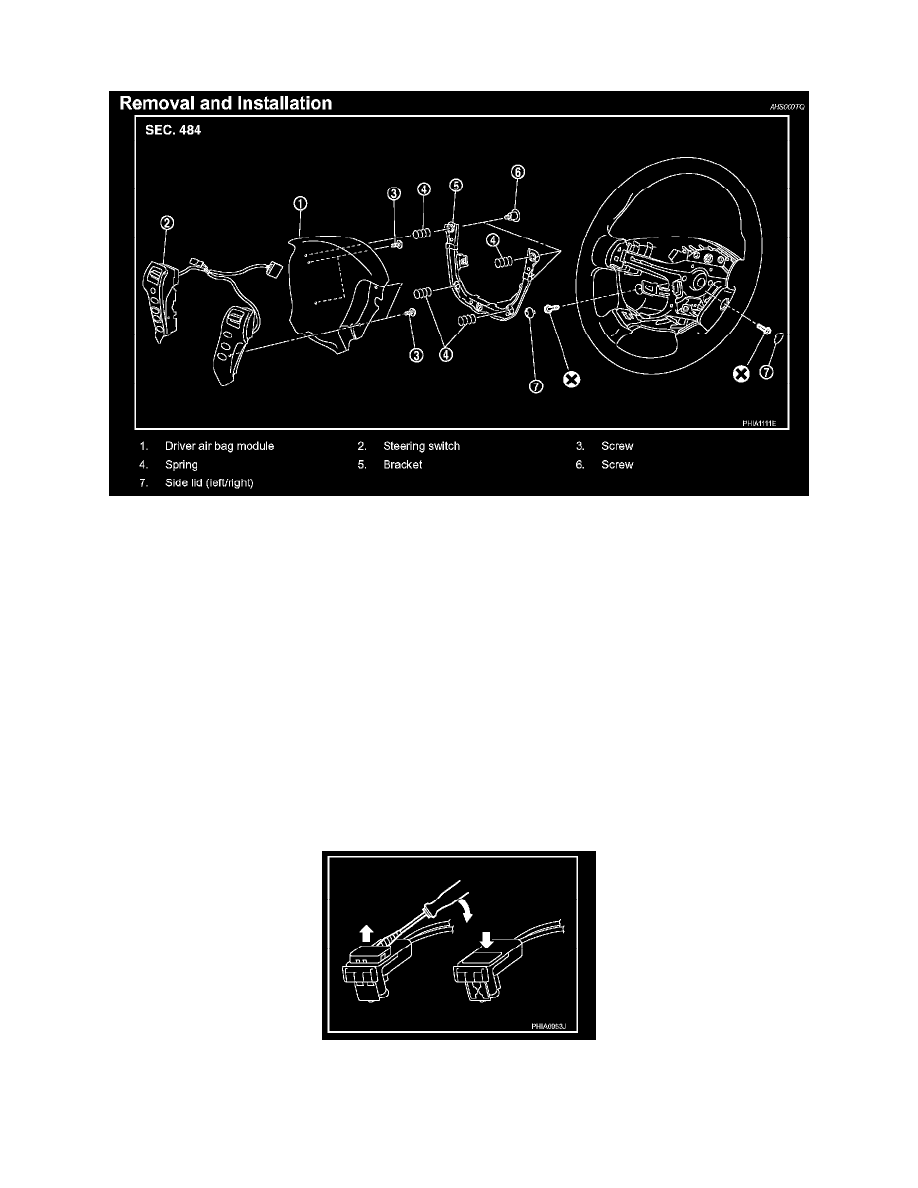

1. Remove the side lids (left / right).
2. Remove the driver air bag module.

-

Using Tamper resistant TORX bit (T30), remove the TORX bolts (T30) at left and right.

X bolt (T30) Torque: 9.3 N-m (0.95 kg-m, 82 in-lb)

-

Disconnect the harness connector with the driver air bag module rassed a bit.

NOTE:
-

For installing/removing driver air bag module connector, insert thin screwdriver wrapped in tape into notch, lift lock and remove connector.

-

Install connector with lock raised, and push lock into connector.

-

After installing the connector, make sure that the lock is pushed securely into it.
