How to Read Wiring Diagrams

How to Read Wiring Diagrams

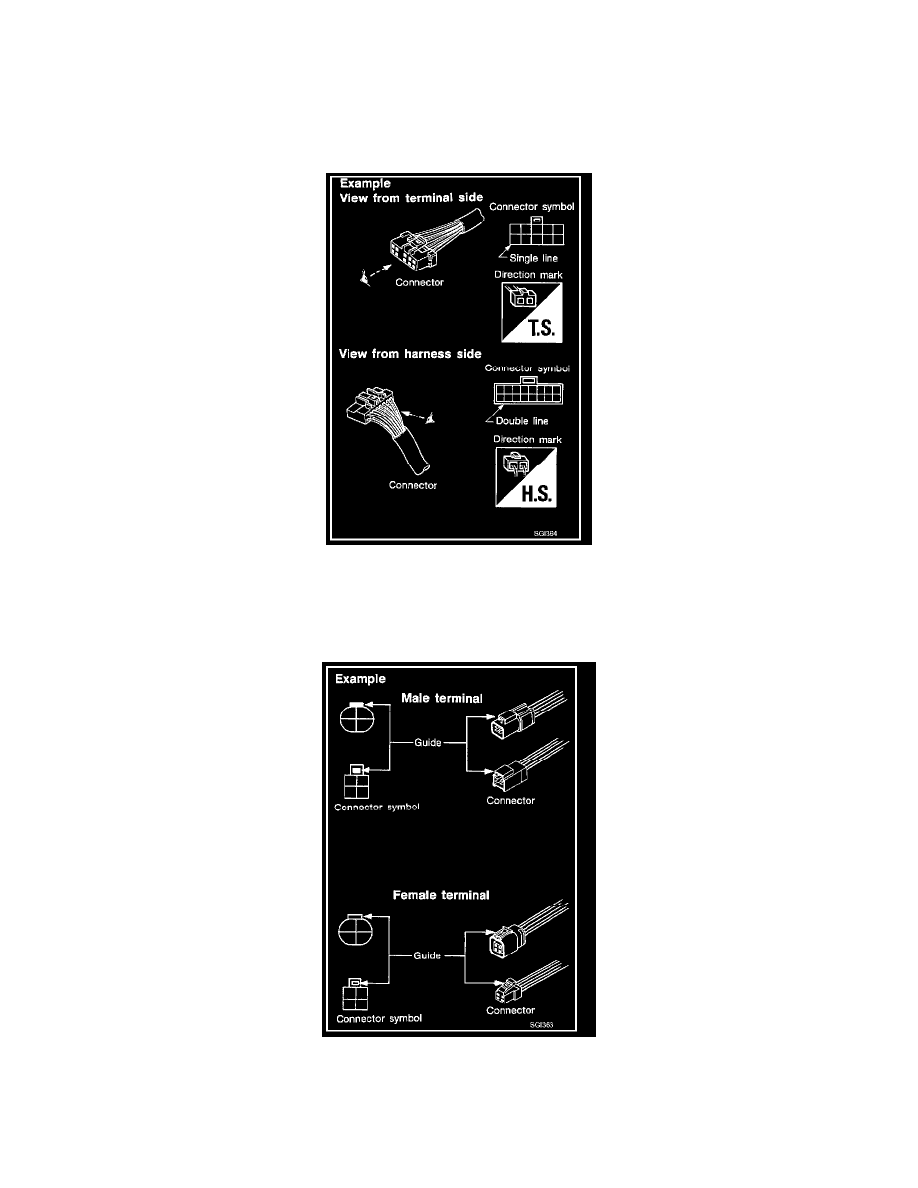

CONNECTOR SYMBOLS

Most of connector symbols in wiring diagrams are shown from the terminal side.

-

Connector symbols shown from the terminal side are enclosed by a single line and followed by the direction mark.

-

Connector symbols shown from the harness side are enclosed by a double line and followed by the direction mark.

-

Certain systems and components, especially related to OBD, may use a new style slide-locking type harness connector. For description and how to
disconnect, refer to "HARNESS CONNECTOR".

-

Male and female terminals
Connector guides for male terminals are shown in black and female terminals in white in wiring diagrams.
