Rear Door Limiter: Service and Repair

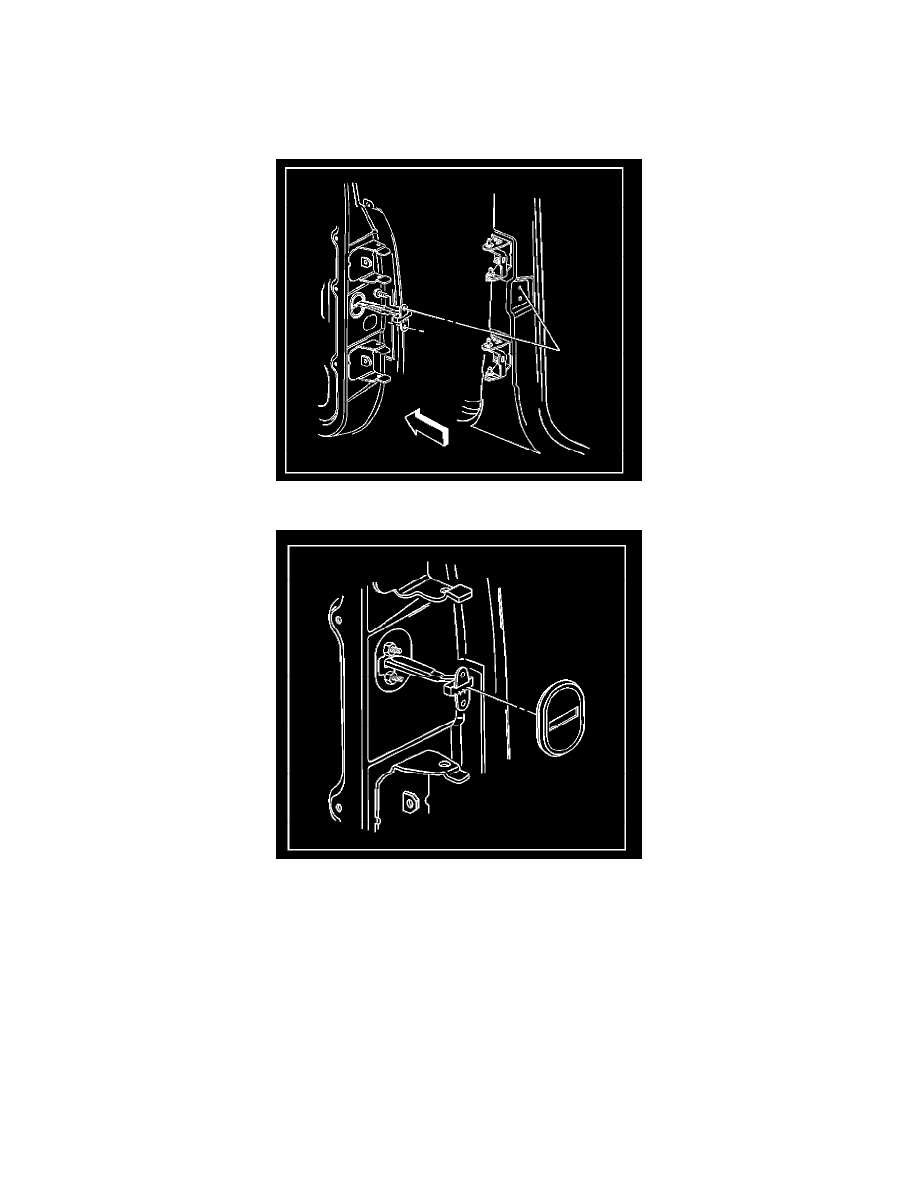

Door Check Link Replacement

Removal Procedure

1. Remove the door trim panel.
2. Remove the front half of the water deflector in order to expose the door access hole.

3. Remove the 2 bolts that retain the check link to the pillar.

4. Remove the rubber dust boot from the check link in order to gain access to the door retaining nuts.
5. Remove the 2 check link retaining nuts from the door.
