Refrigerant: Specifications (page 3 of 5)

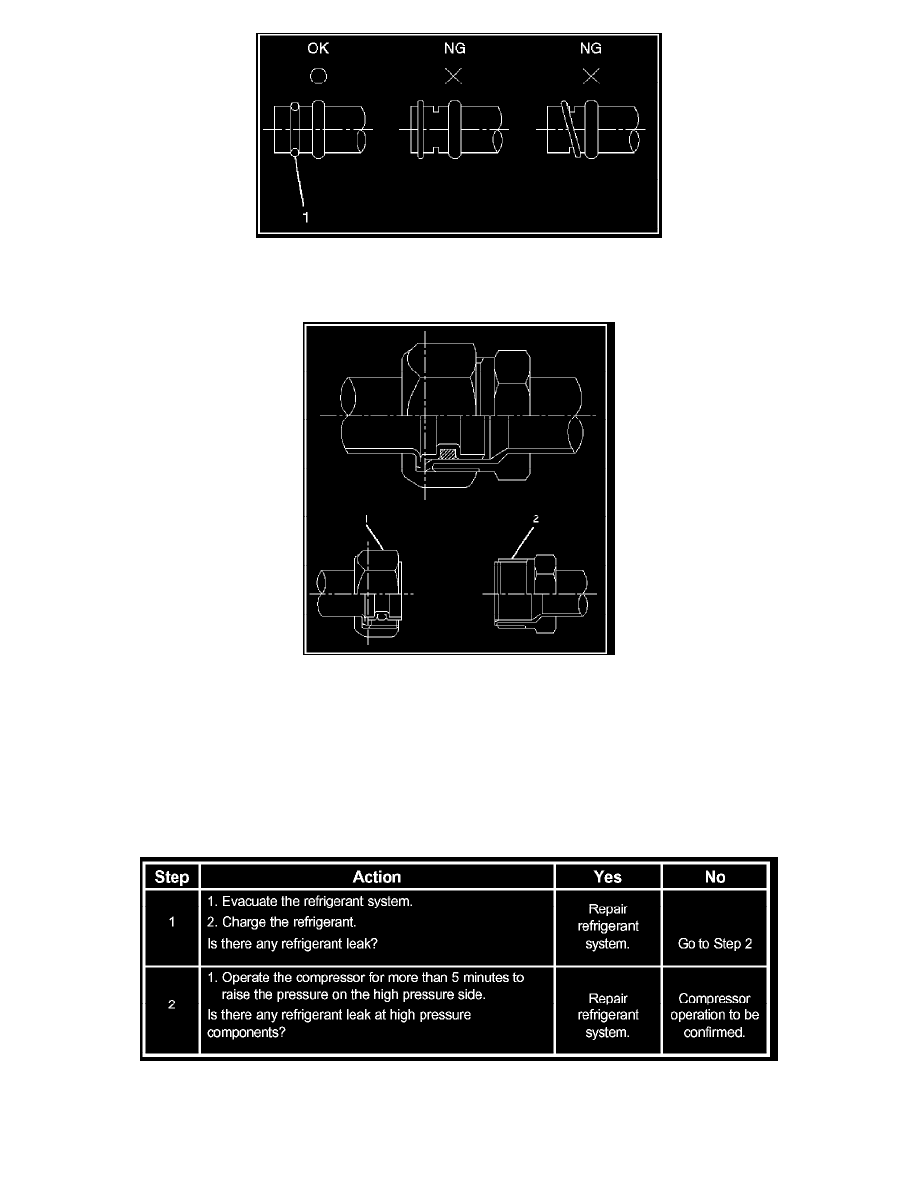

O-rings (2) must be fitted in the groove (1) of refrigerant line.

Insert the nut into the union.

First, tighten the nut by hand as much as possible, then tighten the nut to the specified torque.

Leak Check

Inspection of refrigerant leak

Refrigerant leak may cause an adverse effect not only on the performance and durability of each component of the air-conditioner, but also on the global
atmosphere.

Therefore, it is most important to repair refrigerant leak when there is any leak found.

Step 1 - 2

Inspection flow of refrigerent Leak
