Alignment: Description and Operation (page 4 of 4)

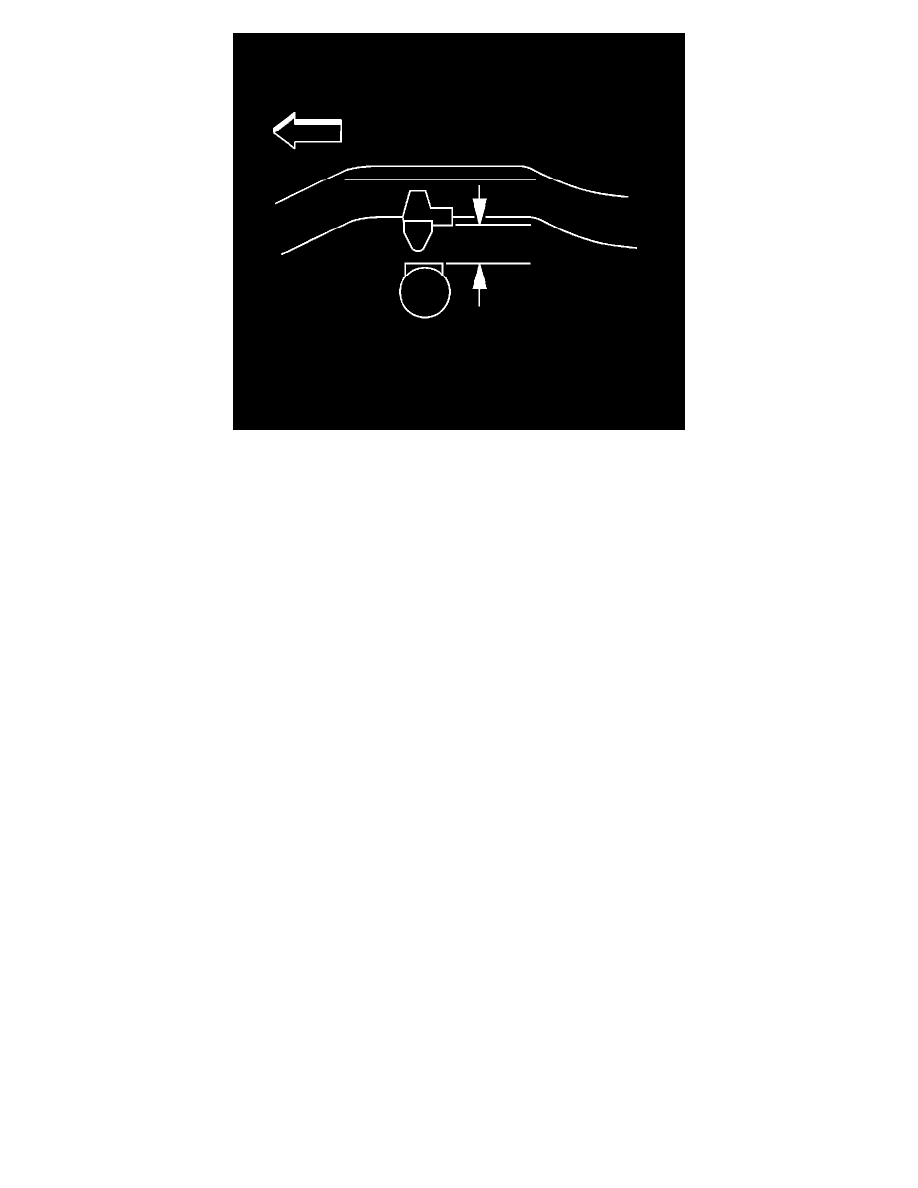

4. Measure the D height by measuring the distance between the bumper bracket and the top of the jounce bumper pad on the rear axle tube.
5. Repeat the jouncing operation 2 more times for a total of 3 times.
6. Use the highest and lowest measurements to calculate the average height.
7. The true D height dimension number is the average of the highest and the lowest measurements. Refer to Trim Height Specifications.
8. If these measurements are out of specifications, inspect for the following conditions:

*

Sagging front suspension-Refer to Front Coil Springs Replacement or Torsion Bar Replacement (Anchor) Torsion Bar Replacement (Bar).

*

Sagging rear leaf springs-Refer to Leaf Spring Replacement.

*

Improper tire inflation-Refer to Label - Vehicle Certification, Tire Place Card, Anti-Theft and Service Parts ID.

*

Improper weight distribution

*

Collision damage
