Alignment: Service and Repair

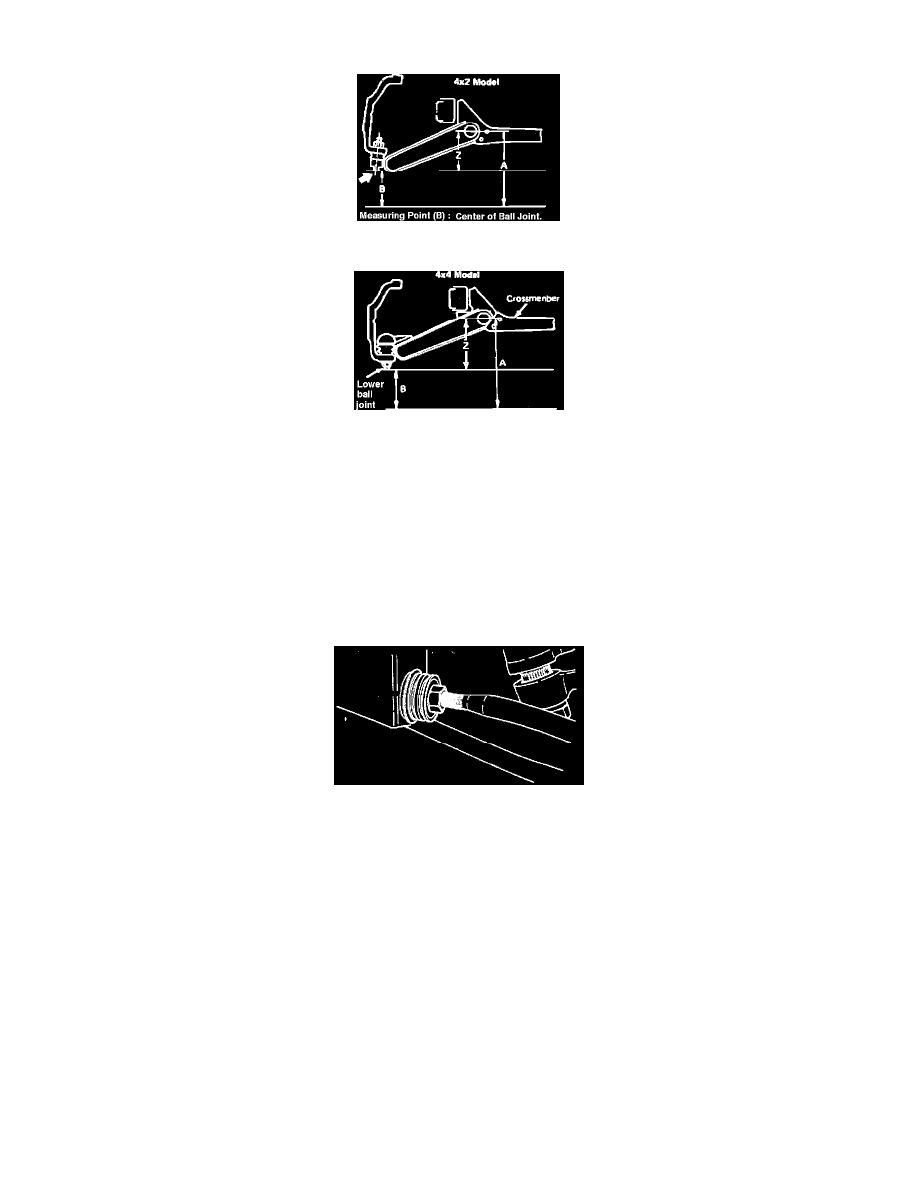

Fig. 4  Ride height measurement points. 2WD models

Fig. 5  Ride height measurement points. 4WD models

TRIM HEIGHT

Vehicle height is adjusted by means of the adjusting bolt on the height control arms.

1. Before adjusting trim height, check tire pressure and ensure vehicle is on level ground.
2. Loosen the nuts on the front strut bar.
3. Measure vehicle as shown in Fig. 4 and 5.
4. Subtract measurement (A) from measurement (B) to find vehicle ride height specification.
5. Adjust bolt as necessary.

Dimension "Z" = 2.05 inches

Caster Strut Bar

CASTER

The caster angle can be adjusted by varying the length of the strut bar (adjust with lock nut).

Specification
-

1°35' (short wheel base)

-

1°50' (long wheel base)

-

Lock Nut Torque=13.0 ft.lb.

NOTE:
-

Left and right side to be equal within 35'

-

Shims should not be used for adjustment.
