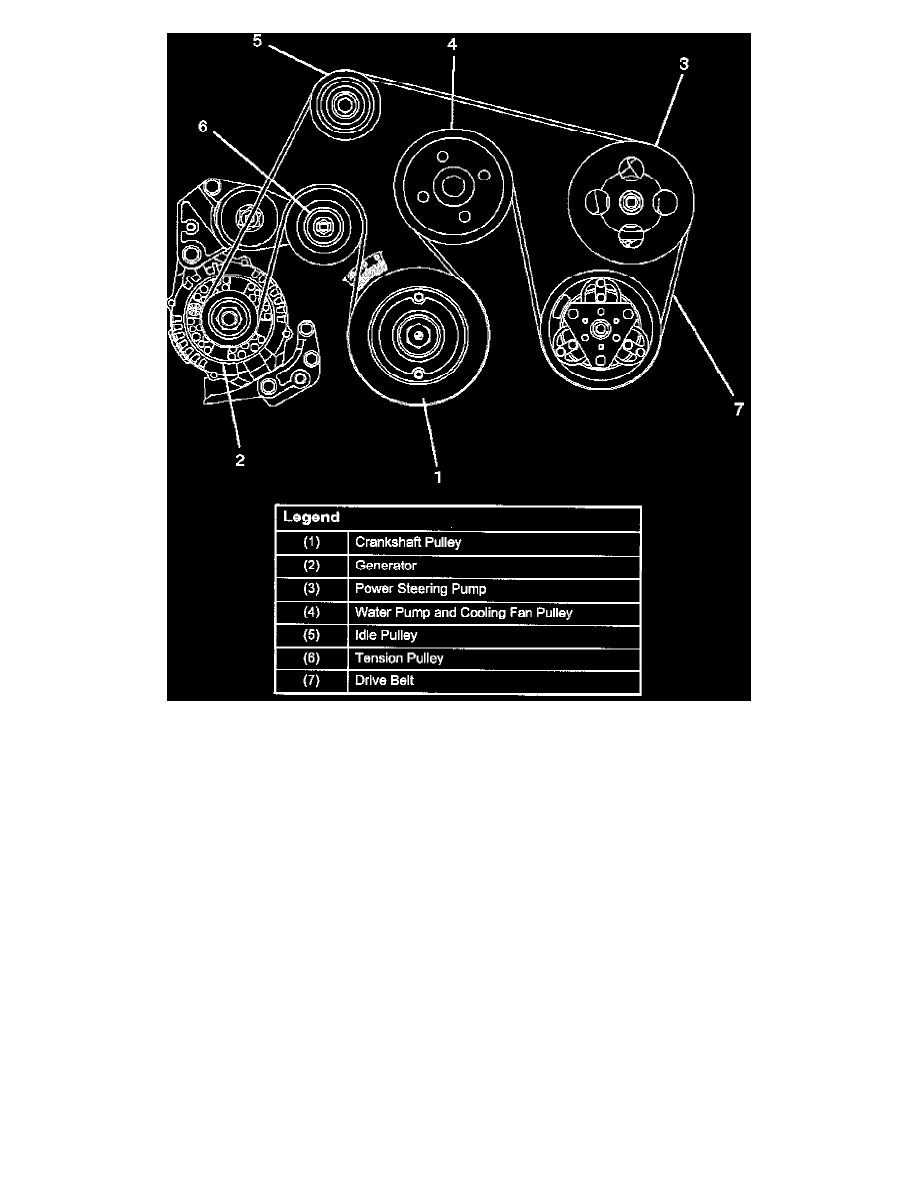

Drive Belt: Diagrams (page 2 of 2)

Drive Belt: Service and Repair

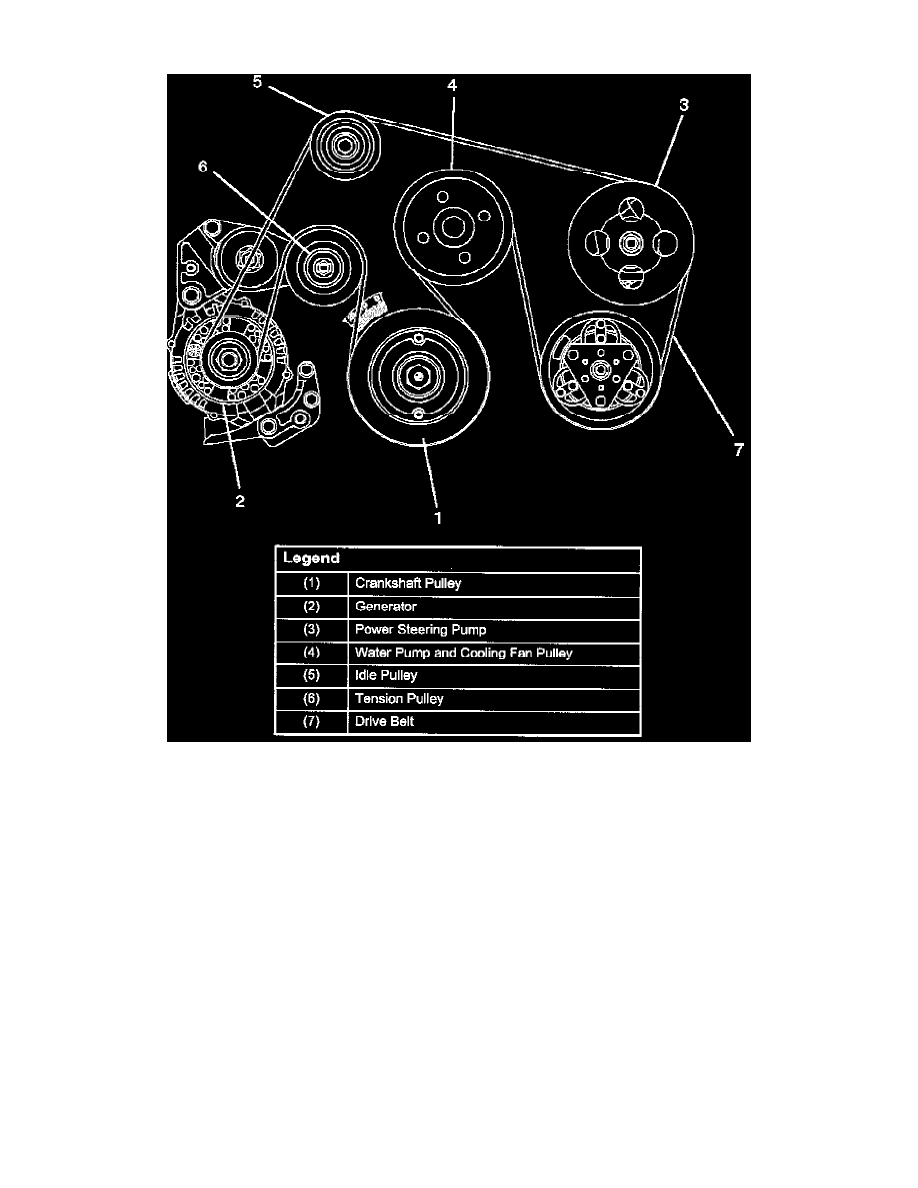

Drive Belt and Cooling Fan

The drive belt adjustment is not required as automatic drive belt tensioner is equipped.

Inspection

Check drive belt for wear or damage, and replace with a new one as necessary.

Installation

1. Install cooling fan assembly and tighten bolts/nuts to the specified torque.

Torque: 22 Nm (16 ft. lbs.) for fan pulley and fan bracket.
Torque: 7.5 Nm (66.4 inch lbs.) for fan and clutch assembly.

Note:  Fan belts for 6VD1 Gasoline Engine mounted on 98 MY Rodeo (UE) have been brought into one. As a result, the rotating direction of a fan
belt is opposite to the direction of cooling fan for 93 to 97 MY 6VD1 with no interchangeability. Therefore, incorrect installation of a fan may
cause the air for cooling to now in the opposite direction, this resulting in the poor performance of the air-conditioner and a rise temperature in
engine cooling water.
