Isuzu Workshop Service and Repair Manuals

Steering Gear: Service and Repair
Manual Steering Gear

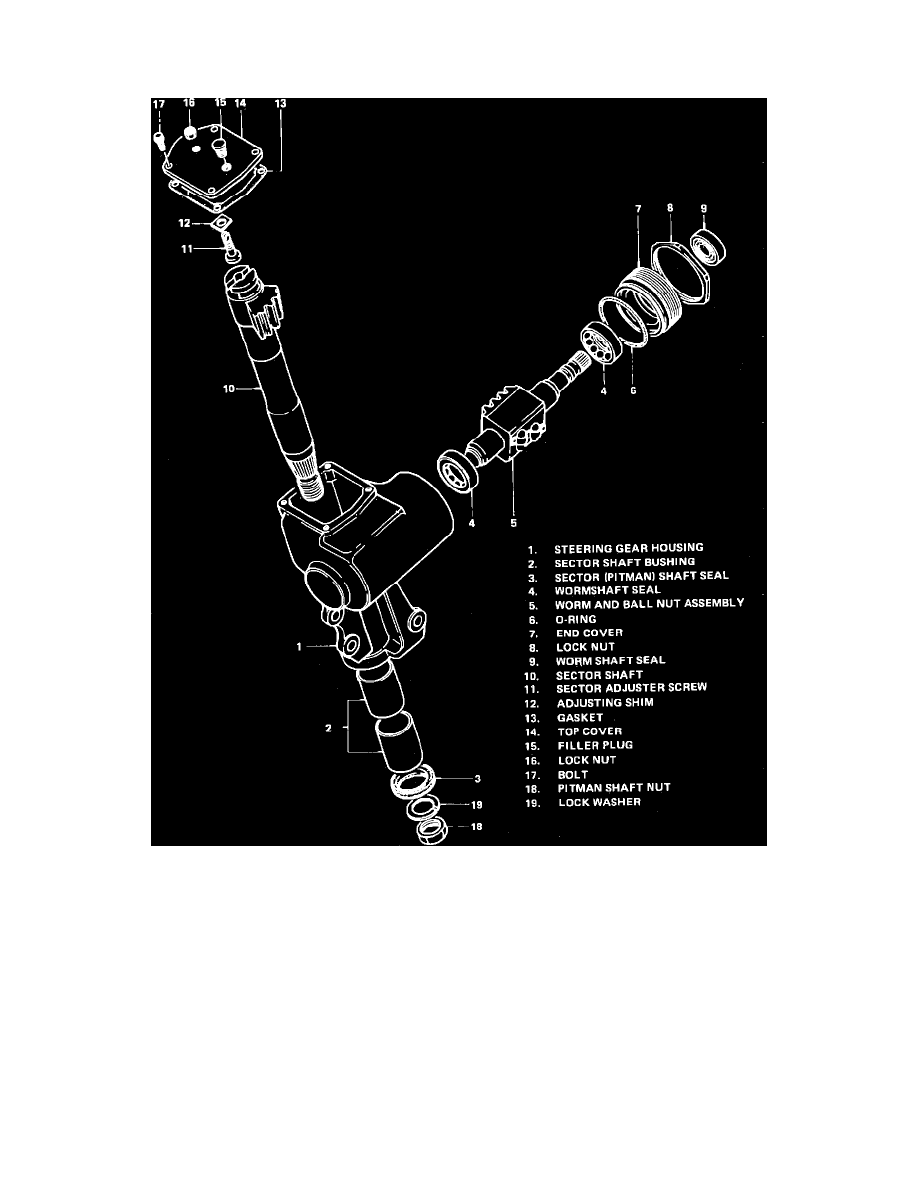

Fig. 4 Manual steering gear assembly. Pickup & Trooper II

PICKUP & TROOPER II

Disassembly

1.

Drain lubricant from gearbox through filler plug hole,

Fig. 4.

2.

Clamp steering gear in a suitable vise.

3.

Remove adjust screw locknut, turn adjust screw counterclockwise removing sector gear and ball nut rack preload. Remove top cover bolts.
