Alignment: Service and Repair

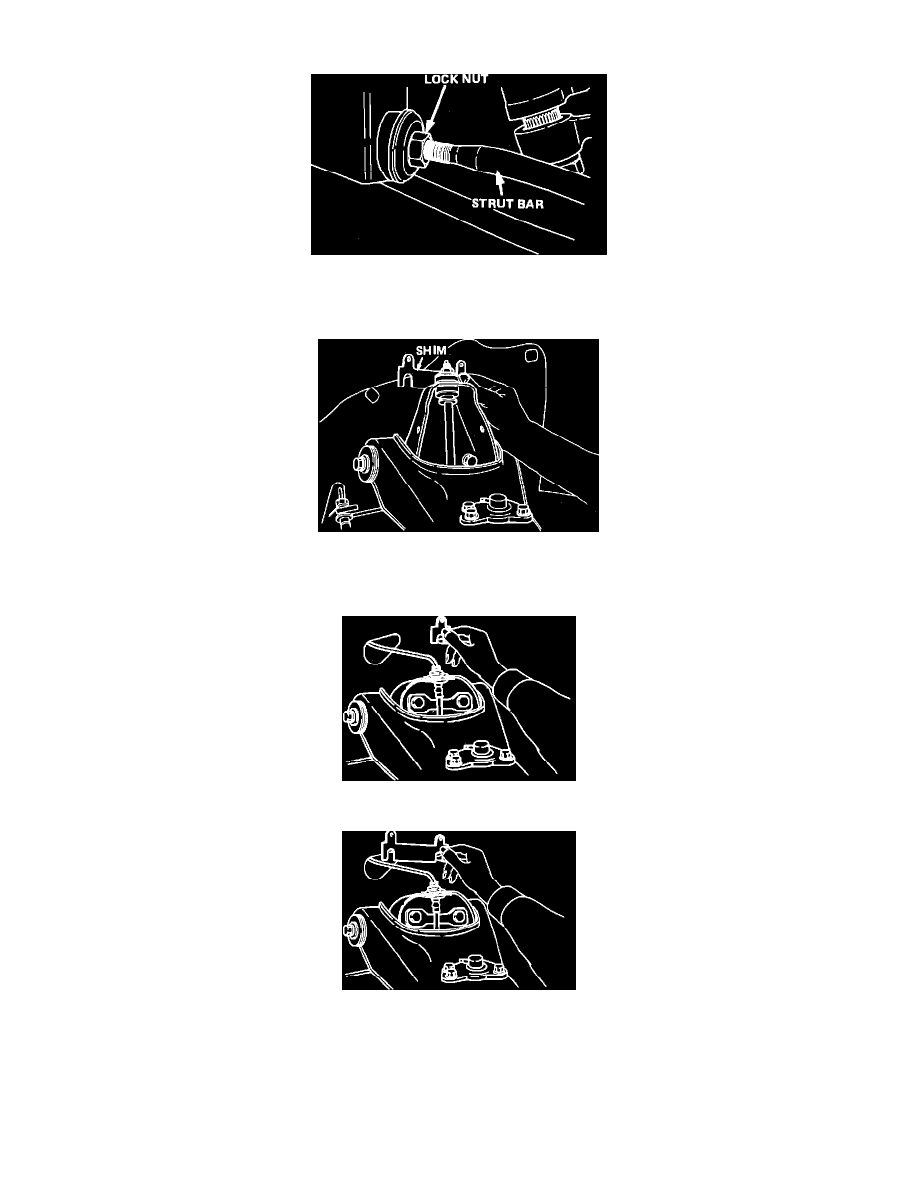

Fig. 1 Caster angle adjustment

Caster angle is adjusted by varying length of the strut by means of the strut bar locknut, Fig. 1.

Fig. 2 Camber angle adjustment

Camber & caster angle is adjusted by varying the thickness of the adjusting shim Fig. 2.

Fig. 1  Caster angle adjustment

Fig. 2  Camber angle adjustment

PICKUP & TROOPER II

Caster & Camber

Caster angle can be adjusted with caster shims installed in position between the chassis frame and the fulcrum pins, Fig. 1.
Camber angle can be adjusted with the shims installed in position between the chassis frame and the fulcrum pins, Fig. 2.
