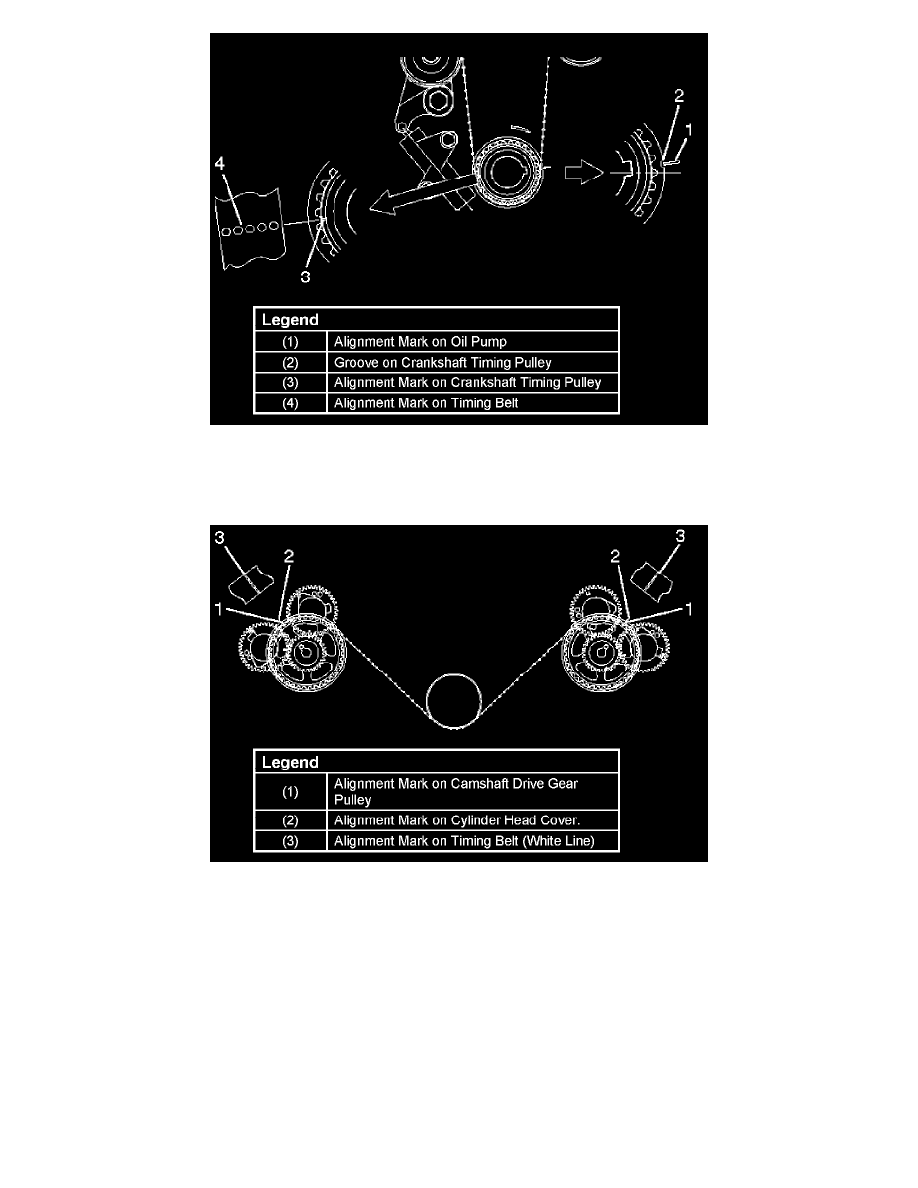

a. Align groove of crankshaft timing pulley with mark on oil pump.

Align the mark on the crankshaft timing pulley with alignment mark (white dots line) on the timing belt. Secure the belt with a double clip.

Note:  When timing marks are aligned, No. 2 piston will be on top Dead Center.

b. Align the marks on the camshaft drive gear pulleys with the corresponding alignment marks on the cylinder head covers.
