Fuel Door Release Cable: Service and Repair

Fuel Filler Door Release Handle and Cable (76.11.39)

Removal

All vehicles

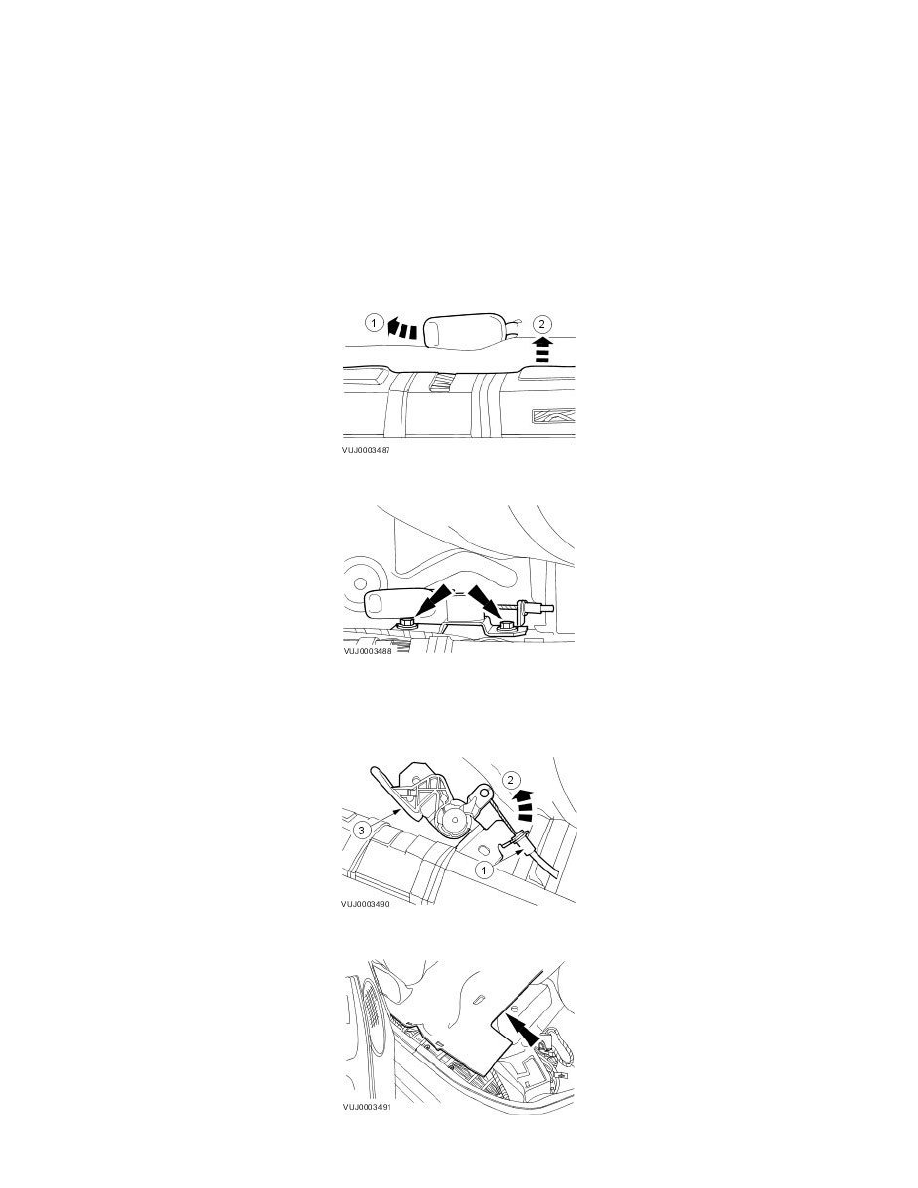

1. Remove the rear seat cushion.
2. Remove the rear seat bolster cushion.
3. Remove the driver side front scuff plate trim panel.
4. Remove the driver side rear scuff plate trim panel.
5. Reposition the floor covering to one side.

1. Lift the fuel filler door release handle.
2. Reposition the floor covering to one side.

6. Detach the fuel filler door release handle and cable.

7. Remove the fuel filler door release handle.

1. Detach the fuel filler door release cable.
2. Rotate the fuel filler door release cable counter clockwise.
3. Remove the fuel filler door release handle.

8. Reposition the floor covering to one side.

9. Detach the rear door opening weatherstrip and position to one side.
