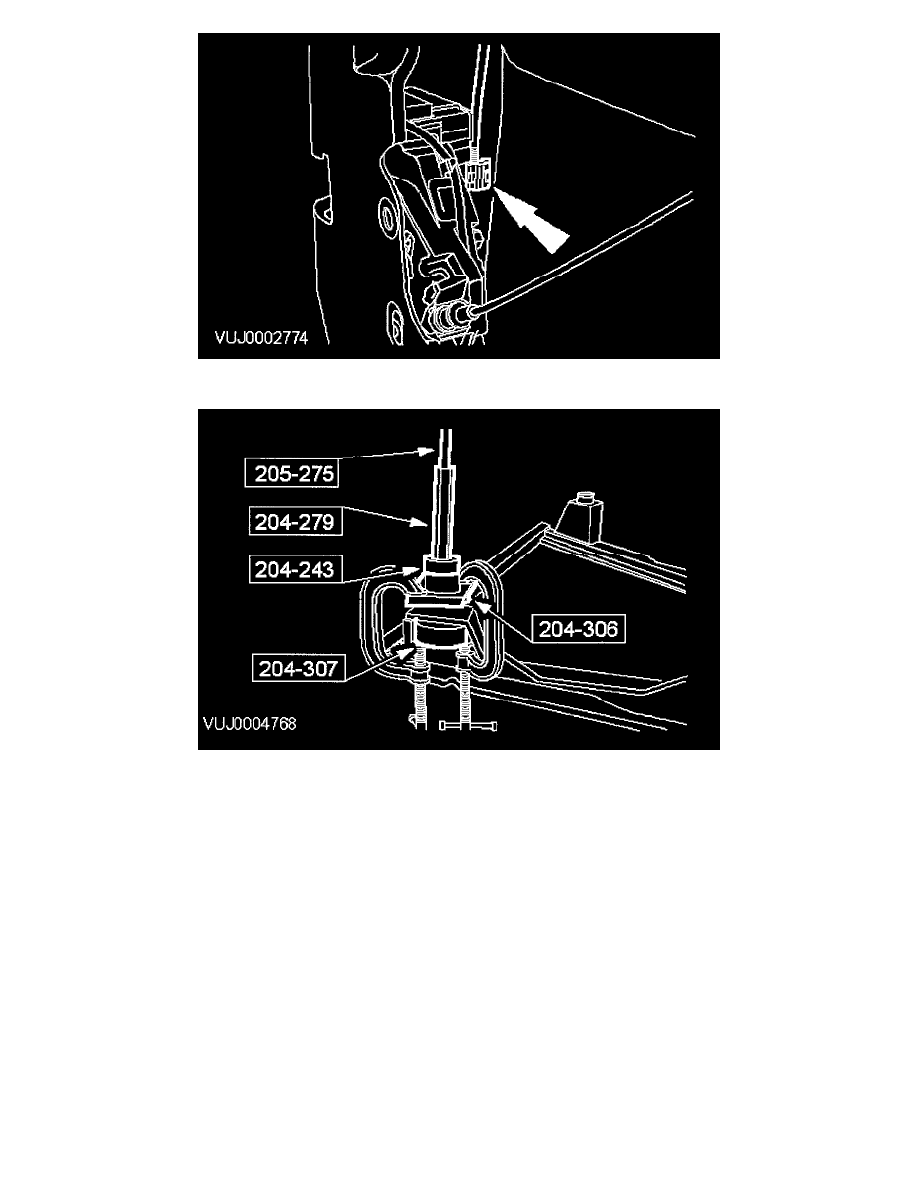

1. Align the bush to the subframe. The solid portions of the bush align to the front and rear of the vehicle.

2. NOTE:  Apply a suitable amount of Shell gravex oil 973 to the bush before installing.

Using the special tools, engage the bush into the subframe.
-

Using suitable clamps. Secure the support to the subframe.
