Jaguar Workshop Service and Repair Manuals

Power Door Lock Actuator: Service and Repair
Rear Door Lock Actuator

Rear Door Lock Actuator (76.37.09)

Removal

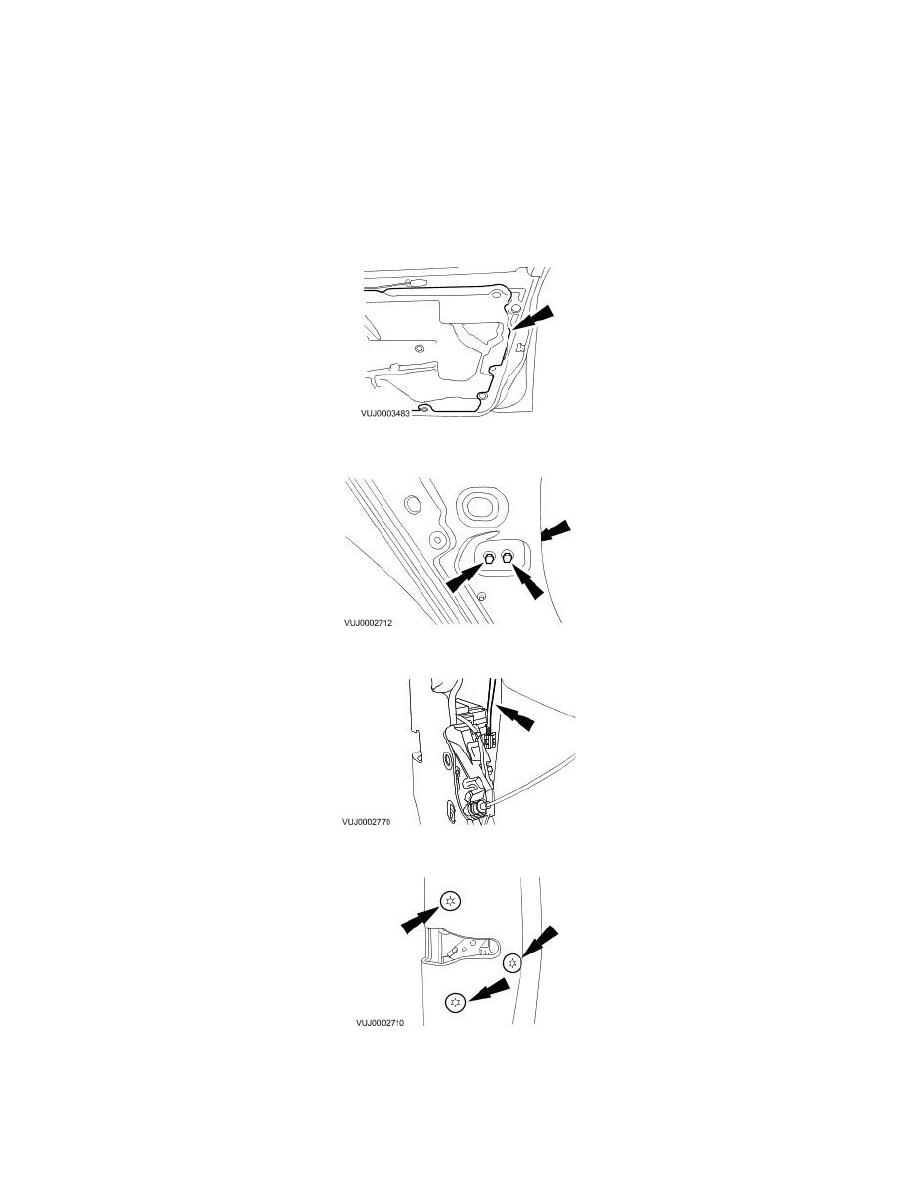

1. Remove the rear door trim panel.

2. CAUTION:  Do not touch the adhesive surface as re-bonding will be impaired.

Peel back the weathershield.

3. Remove the rear door window glass run retaining bracket.

4. Disconnect the rear door latch exterior handle connecting rod.

5. Detach the rear door latch.

6. Disconnect the electrical connectors.
