Jaguar Workshop Service and Repair Manuals

Expansion Block/Orifice Tube: Service and Repair

Removal

1. Reclaim the refrigerant. See: Service and Repair

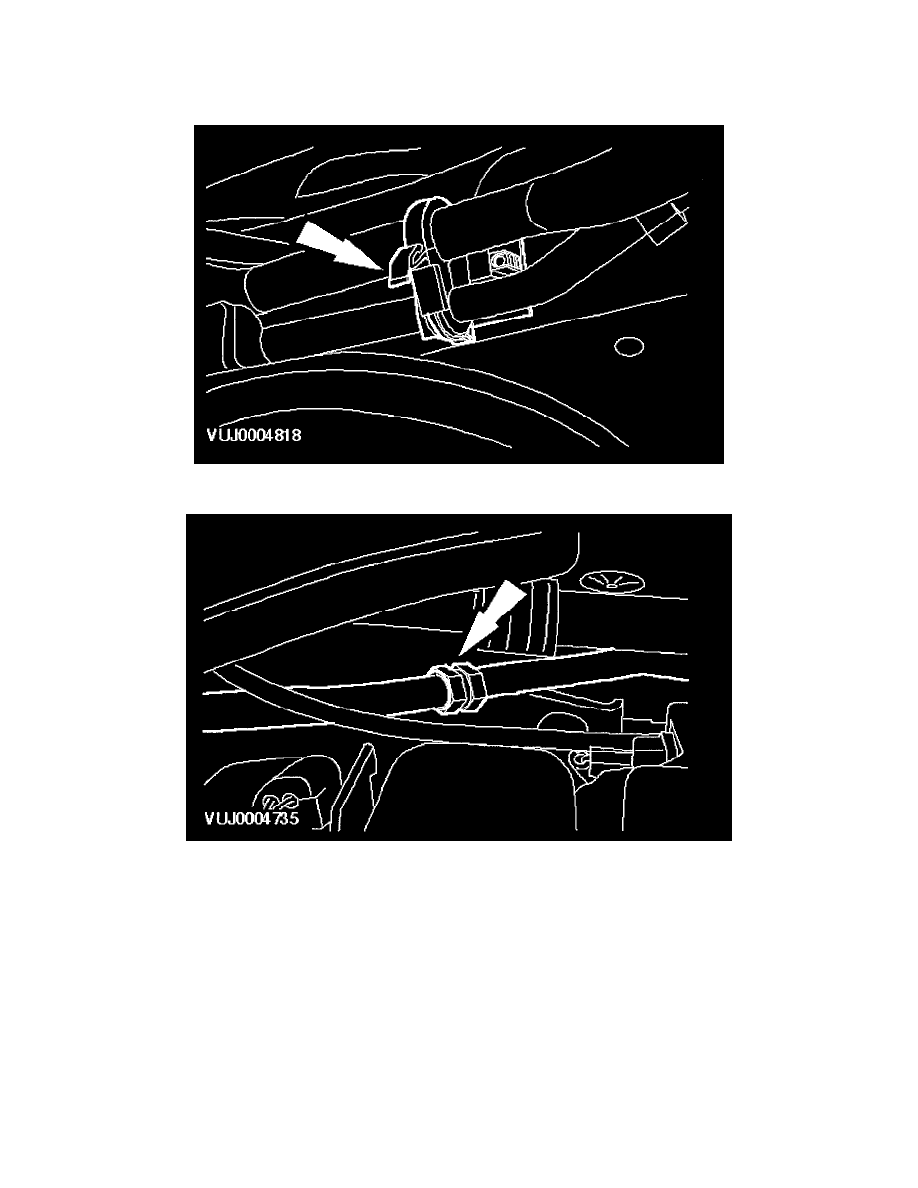

2. Detach the evaporator core orifice refrigerant tube.

3. Disconnect the refrigerant line.

-

Remove and discard the O-ring seals.

4. Using a suitable tool. Remove the evaporator core orifice.


Installation

1. NOTE:  Coat the refrigerant line O-ring seals in clean refrigerant oil prior to installation.

To install, reverse the removal procedure.
-

Install new O-ring seals.
