13.

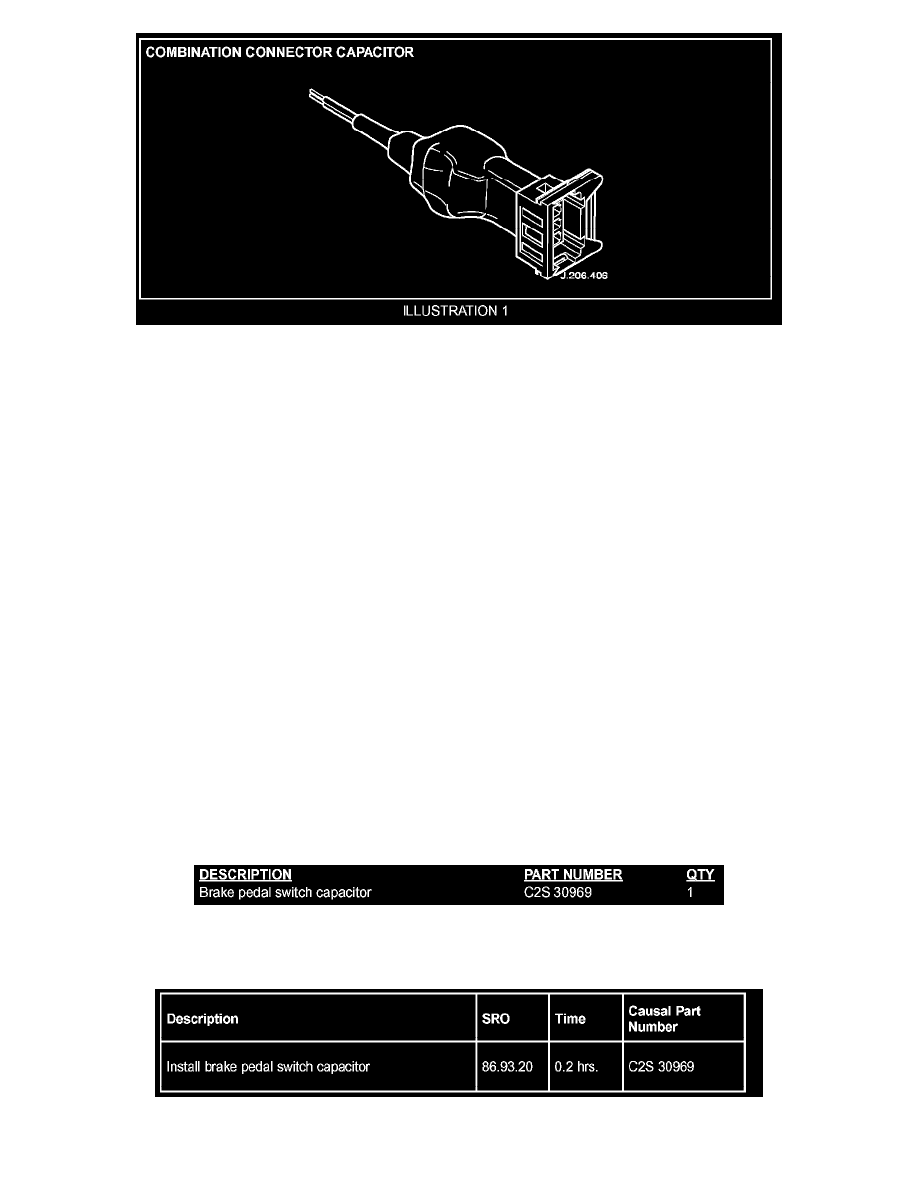

Align the new connector/capacitor (Illustration 1) with the butt-splice connectors.

14.

Insert green (G) pre-stripped cable from the connector/capacitor assembly into the butt-splice connector crimped to the green/white (G/W) cable.

15.

Crimp G cable from the connector/capacitor assembly to the butt-splice connector using special tool (418-116) from the harness repair kit.

16.

Insert brown (N) pre-stripped cable from the connector/capacitor assembly into the butt-splice connector crimped to the brown/red (N/R) cable.

17.

Crimp N cable from the connector/capacitor assembly to the butt-splice connector using special tool (418-116) from the harness repair kit.

18.

Slide one of the heat shrink tubes placed over the cables to cover one of the butt-splice connectors.

19.

Use a suitable heat source to shrink the tube around the butt-splice connector.

20.

Slide the second heat shrink tube placed over the cable to cover the second butt-splice connector.

21.

Use a suitable heat source to shrink the tube around the butt-splice connector.

22.

Connect the connector/capacitor assembly electrical connector to the brake pedal switch.

Note:

Ensure the brake pedal harness is routed away from the steering column.

23.

Connect battery (see Workshop Manual, JTIS CD ROM, section: 414-01).

24.

Remove fender protector covers, close hood.

25.

Power the driver's seat to the original position.

26.

Close driver's door.

Parts Information

Warranty Information:

Warranty claims should be submitted quoting the information found in the table.
