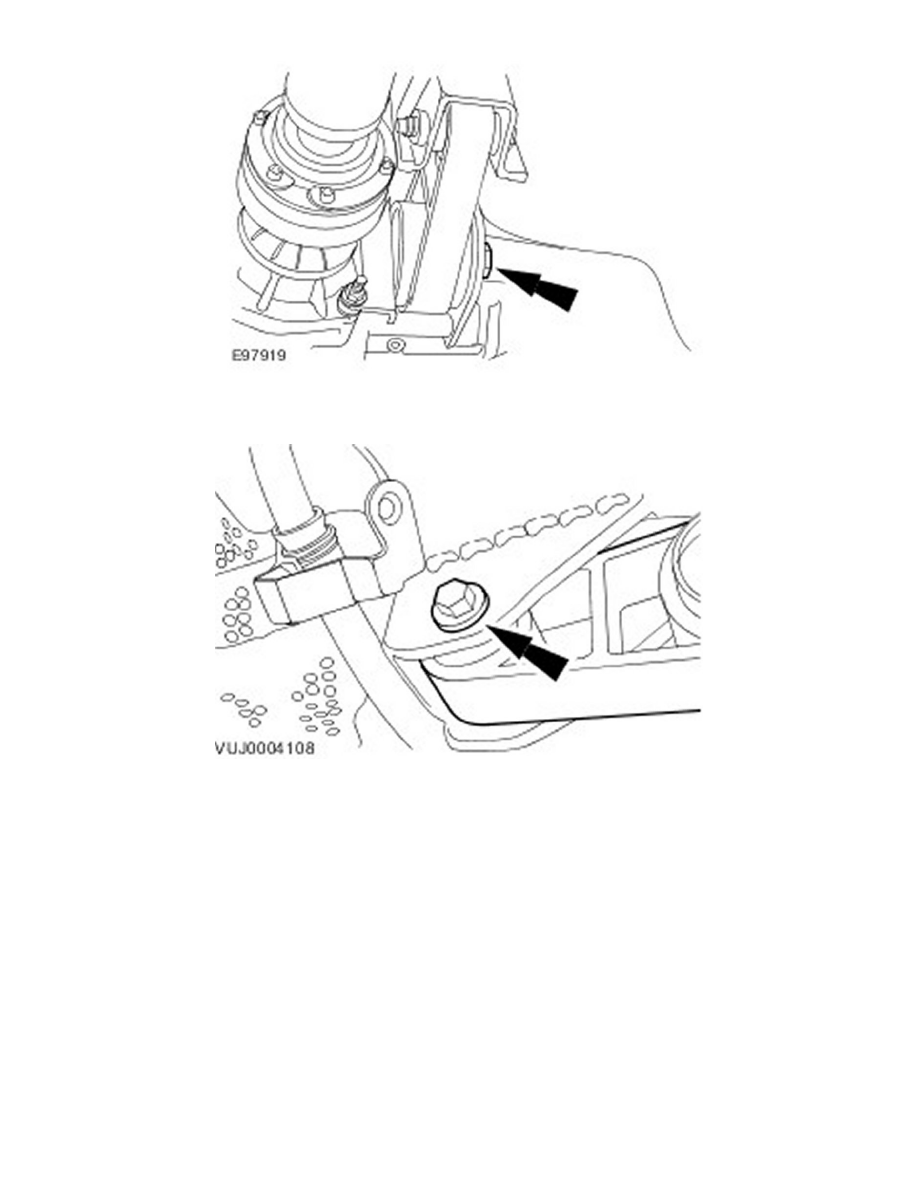

31. Attach the engine roll restrictor.

-

Tighten to 80 Nm.

32. Tighten to 80 Nm.

33. Install the radiator splash shield.

-

See: Body and Frame/Splash Guard/Service and Repair

34. Install the front wheels and tires.

-

See: Wheels and Tires/Service and Repair

35. Install the front muffler.

-

See: Engine, Cooling and Exhaust/Exhaust System/Muffler/Service and Repair/Front Muffler - 2.0L/2.5L/3.0L (30.10.18)

Vehicles with 2.5L or 3.0L engine

36. Carry out the front subframe alignment procedure.

-

For additional information, refer to Underbody Misalignment Check (57.65.20)

Vehicles with stability assist

37. Calibrate the steering angle sensor, using the Jaguar approved diagnostic system.
