Jaguar Workshop Service and Repair Manuals

Output Yoke/Flange: Customer Interest
Drivetrain - Tranfer Case Rear Output Flange Oil Leak

XT308-01

X-TYPE

DATE 03/03

MODEL
2002 MY
X-TYPE

VIN
C00294-D01489

Oil Leakage - Rear Output Flange Of Transfer Case - Repair Procedure

Issue:

Some 2002 MY X-TYPE vehicles, within the above VIN range, may experience oil leaking from behind the nut securing the rear output flange of the
transfer case.

Action:

On a customer complaint basis only, if an oil leak is evident from between the transfer case rear output flange and driveshaft front Constant Velocity
(CV) joint, or from the rear of the driveshaft front CV joint boot, follow the workshop procedure outlined below.

WORKSHOP PROCEDURE

1.

Raise vehicle on twin post lift.

2.

Mark the orientation of the driveshaft front CV joint to the transfer case rear output flange to ensure the same orientation when reassembled.

Warning:

Oil may drain from cavity when the driveshaft is disconnected from the flange.

3.

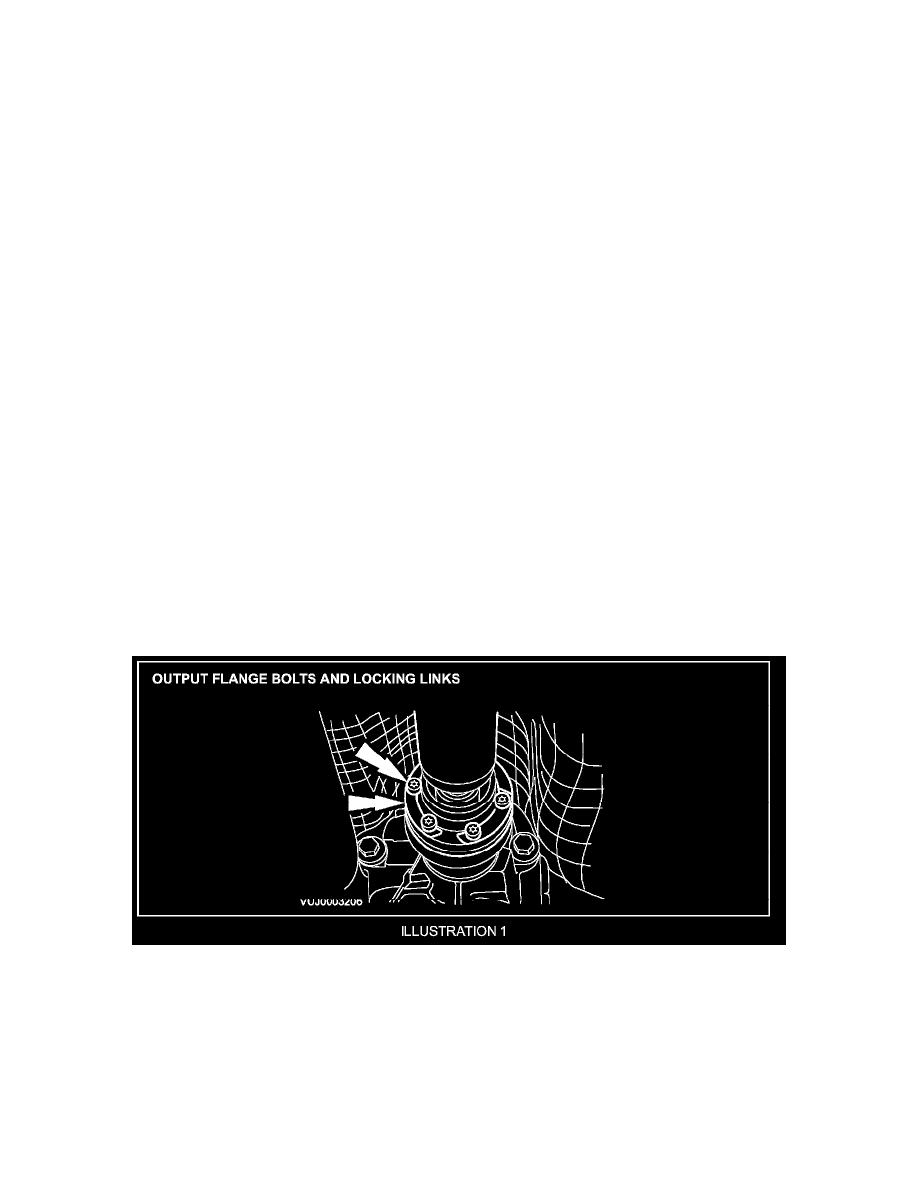

Remove and discard driveshaft front CV joint to transfer case rear output flange securing bolts and locking links (Illustration 1).

Caution:

Do not allow the driveshaft to hang from the center bearing/joint as damage may occur.

4.

Displace driveshaft front CV joint from transfer case rear output flange, remove and discard gasket and secure driveshaft to one side.

5.

Use suitable securing bolts to install special tool 205-053 to transfer case rear output flange.

6.

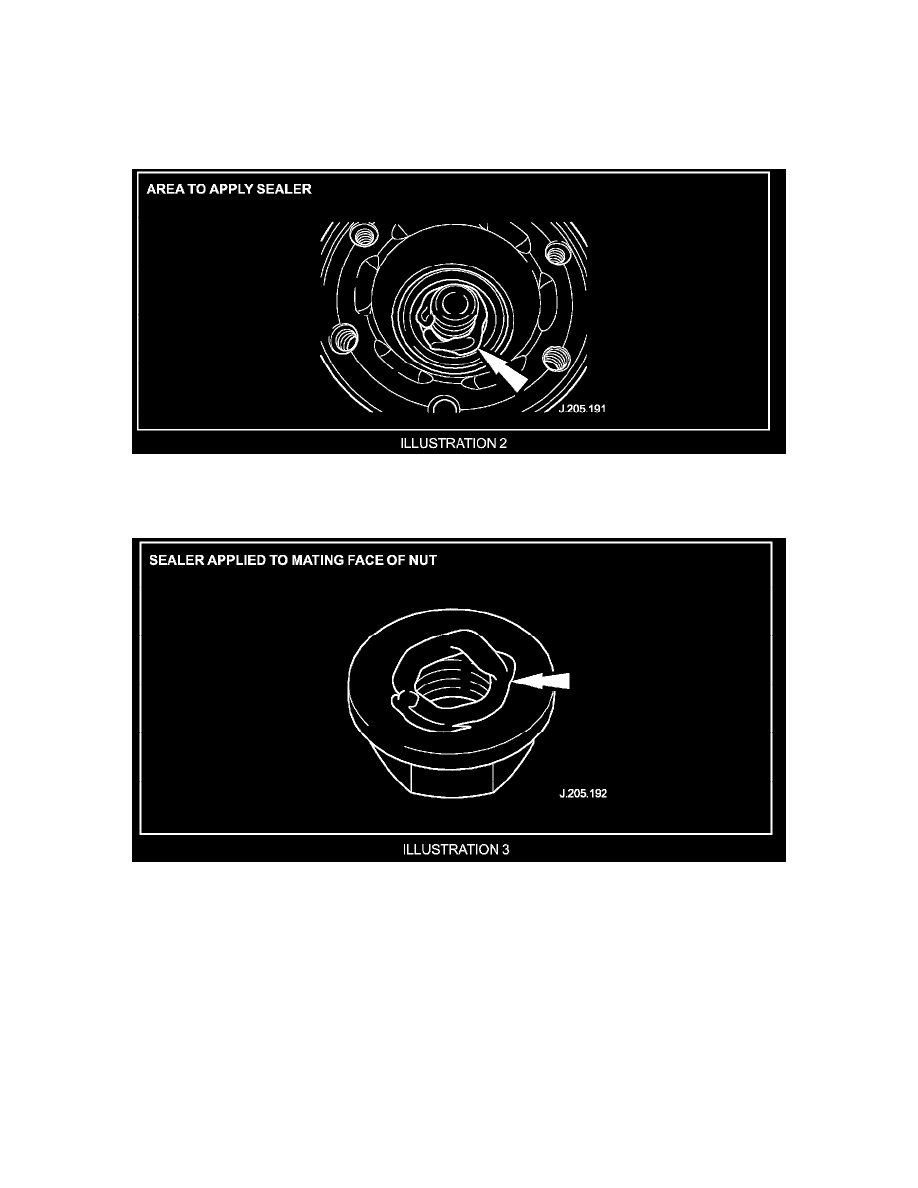

Remove the securing nut for the rear output flange of the transfer case.
