Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

Timing Component Alignment Marks

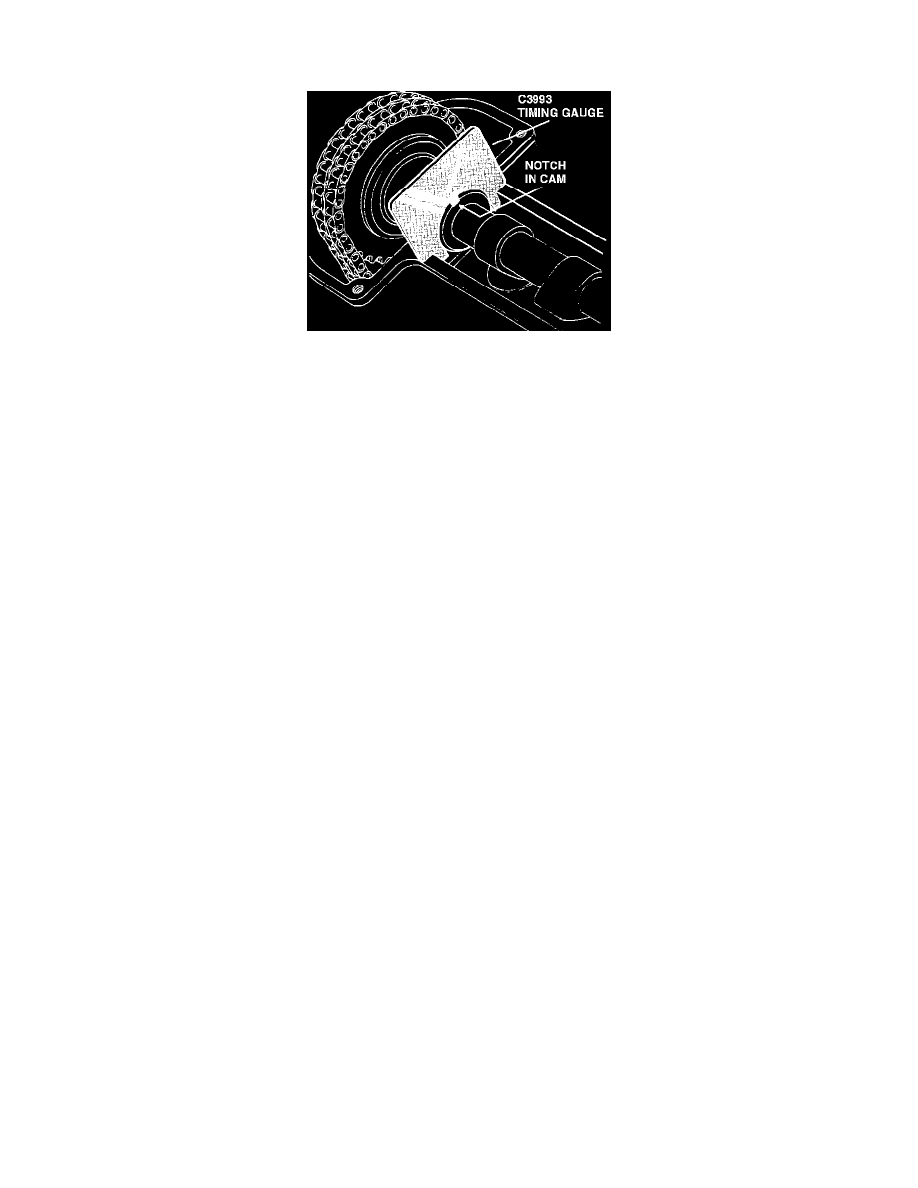

Camshaft Timing Gauge

Rotate the engine to the cam removal position until Timing Gauge C 3993 can be inserted into the recess in the LH camshaft.

NOTE: Jaguar does not provide precise timing marks for the engine.  Correct engine timing is achieved when the above conditions are met.  Refer to

Camshaft : Service and Repair
See: Engine, Cooling and Exhaust/Engine/Camshaft, Lifters and Push Rods/Camshaft/Service and Repair

CAUTION!  Incorrect setting/installation without the use of special tools could damage or break the camshafts. Valves could also be bent through

contact with the piston crowns. Always note installation instructions and use specified special tools, procedures, and sequences.
