Condenser HVAC: Locations

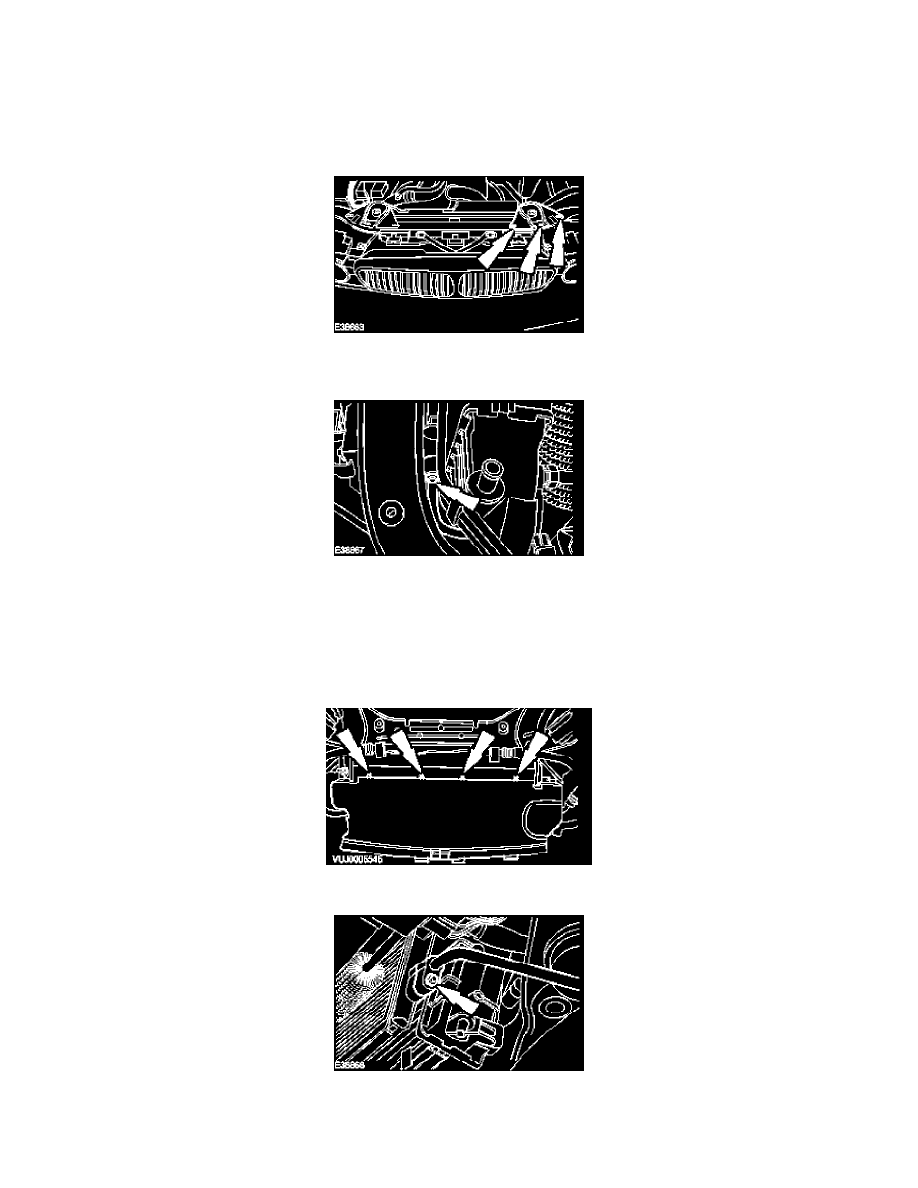

Condenser Core

All vehicles

1. Carry out the air conditioning (A/C) system recovery procedure.
2. Remove the radiator grille opening panel

3. Remove the radiator support bracket.

-

Remove the bolts.

4. Disconnect the upper refrigerant pipe.

-

Remove the bolt.

-

Remove and discard the O-ring seal.

-

Cap the exposed port.

5. Raise the vehicle.
6. Remove the radiator splash shield.

7. Remove the radiator lower cowl.

8. Disconnect the lower refrigerant pipe.

-

Remove the bolt.

-

Remove and discard the O-ring seal.
