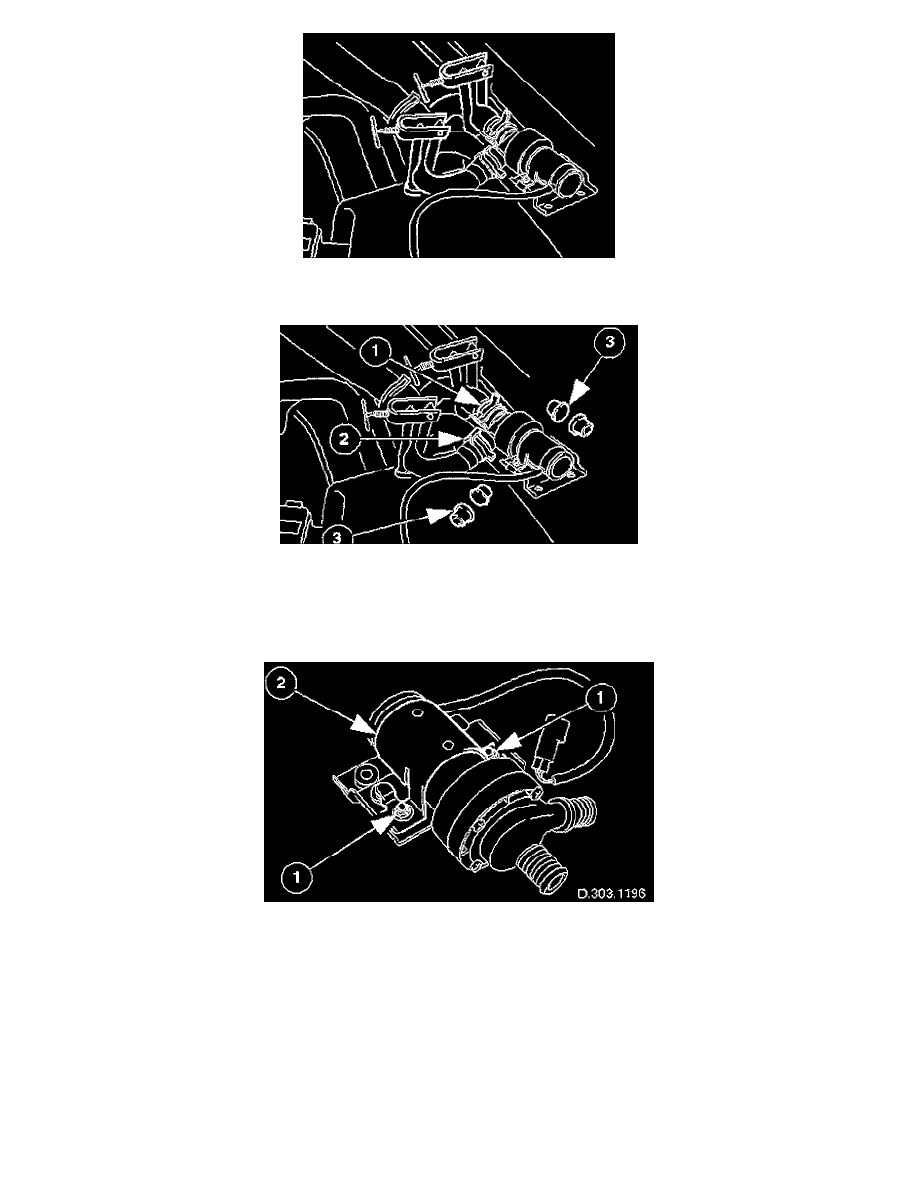

6. Reposition the pump to fit hose clamps.

Fit a hose clamp to the inlet pipe and one to the outlet pipe.

7. Disconnect the pipes from the pump and remove the pump.

Release and reposition the hose clip along the inlet hose and disconnect the hose.
Release and reposition the hose clip along the outlet hose and disconnect the pump from the hose.
Fit blanking plugs to the pipes and to the pump.
Remove the pump and mounting bracket assembly from the vehicle.

8. Remove the mounting bracket and clamp from the pump.

Remove the nuts, which secure the clamp.
Remove the clamp.

9. Clean the adjacent area of any water spillage.

Installation

1. Fitting is the reverse of the removal procedure.
2. Fit the twin fan and motor assembly. Refer to Cooling Fan Motor. See: Radiator Cooling Fan/Radiator Cooling Fan Motor
3. Connect the battery and fit the battery cover. Refer to the Battery Reconnection Procedure.
4. Switch on the ignition and allow the pump to operate for one minute to circulate coolant.

Switch off the ignition.
Top up the coolant.
