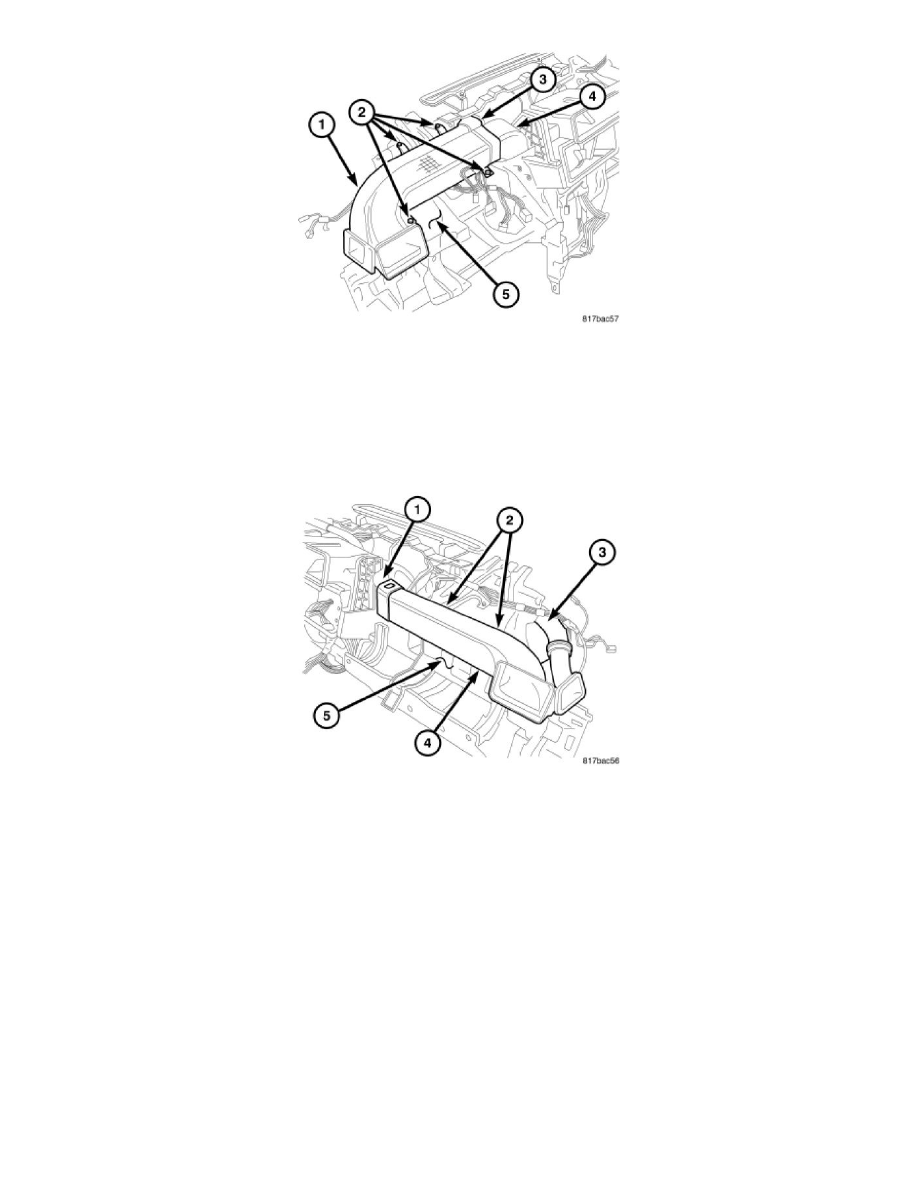

1. Position the driver side instrument panel duct and demister duct assembly (1) onto the top of the instrument panel support (5).
2. Connect the driver side instrument panel duct to the center duct (4). Make sure the ducts are fully engaged to each other.
3. Connect the driver side demister hose (3) to the demister duct. Make sure the hose is fully engaged to the defroster and demister duct.
4. Install the four screws (2) that secure driver side instrument panel duct and demister duct assembly to the instrument panel support. Tighten the

screws to 2.2 Nm (20 in. lbs.).

5. Install the instrument panel top cover See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Instrument

Panel Cover - Installation.

PASSENGER SIDE DUCT

6. Position the passenger side instrument panel duct (4) onto the top of the instrument panel support (5).
7. Connect the passenger side instrument panel duct to the center duct (1) and the passenger side demister duct (3). Make sure the ducts are fully

engaged to each other.

8. Install the two screws (2) that secure passenger side instrument panel duct to the instrument panel support. Tighten the screws to 2.2 Nm (20 in.

lbs.).

9. Install the instrument panel top cover See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Instrument

Panel Cover - Installation.

CENTER DUCT
