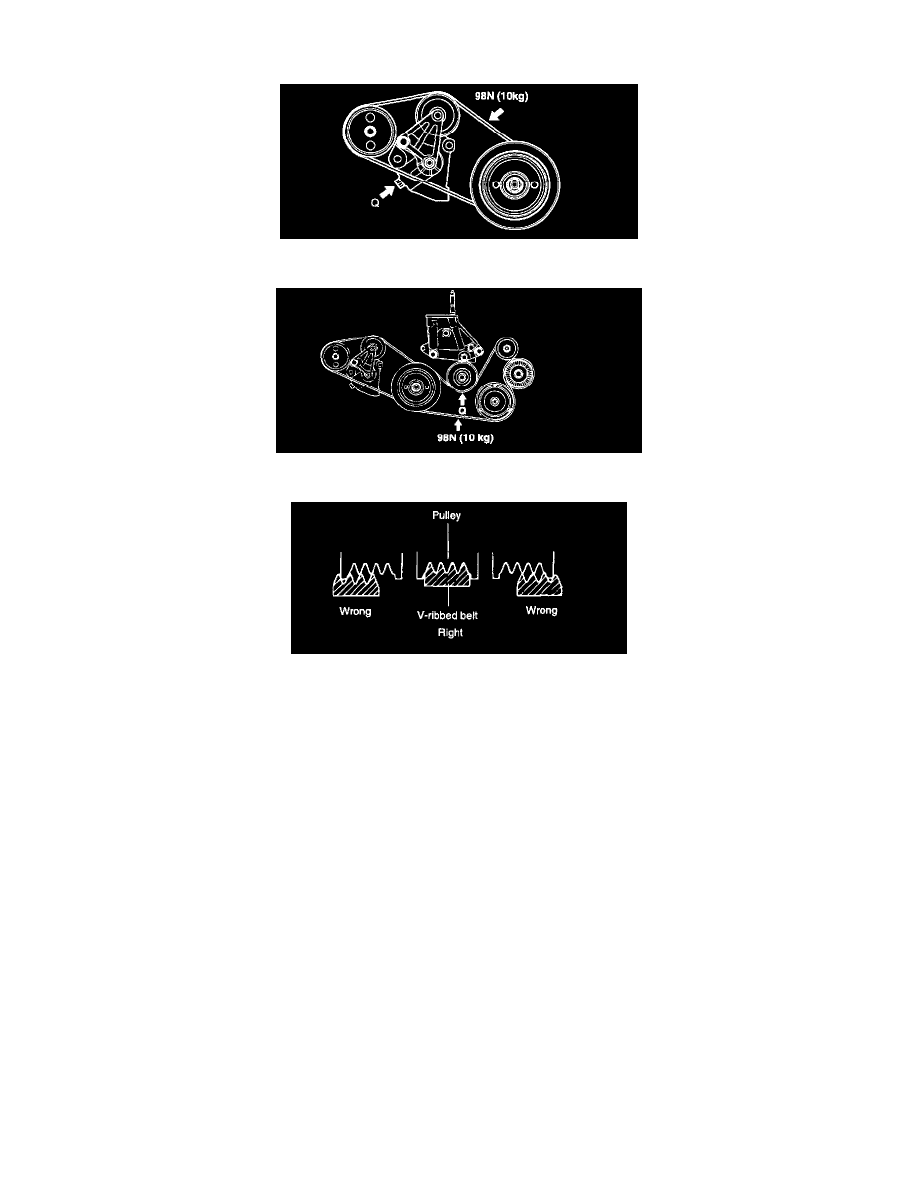

3. Install drive belt.

4. Adjust the power steering belt tension to specification by turning the adjusting bolt (Q) clockwise or counterclockwise

5. Adjust the drive belt tension to specification by turning the adjusting bolt (Q) clockwise or counterclockwise.

6. When installing the belt on the pulley, make sure it is centered on the pulley.
