Refrigerant Oil: Specifications (page 4 of 4)

CHECKING AND ADJUSTING FOR COMPRESSOR REPLACEMENT

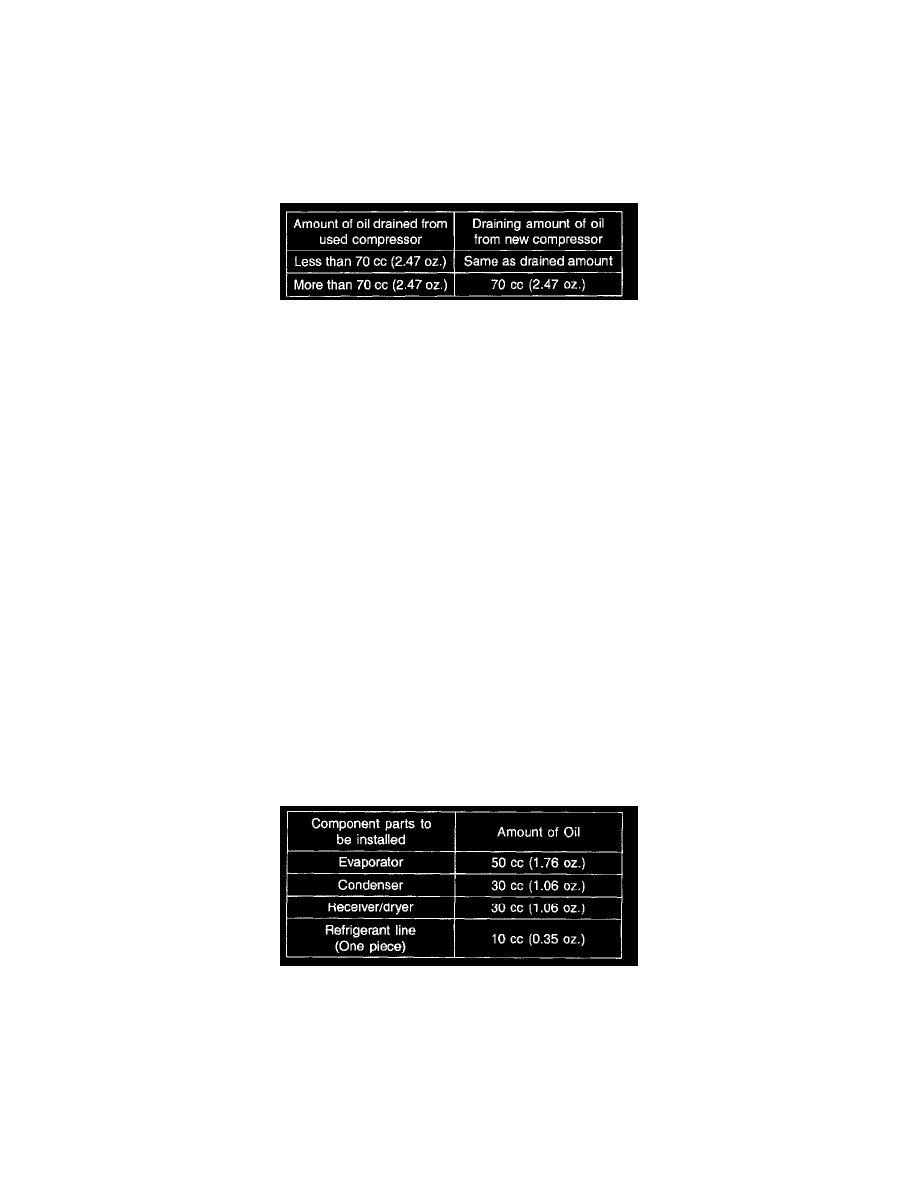

150 cc (5.29 oz.) of oil is charged in compressor (service parts). So it is necessary to drain the proper amount of oil from the new compressor.

1. Perform oil return operation.
2. Discharge and recover the refrigerant and remove the compressor.
3. Drain the compressor oil and measure the extracted oil.
4. Check the compressor oil for contamination.

5. Adjust the oil level as required.
6. Evacuate, charge and perform the oil return operation.
7. Check the system operation.

CONTAMINATION OF COMPRESSOR OIL

Unlike engine oil, no cleaning agent is added to the compressor oil. Even if the compressor runs for a long period of time (approximately one season),
the oil never becomes contaminated as long as there is nothing wrong with the compressor or its method of use.

Inspect the extracted oil for any of the following conditions:

-

The capacity of the oil has increased.

-

The oil has changed to red.

-

Foreign substances, metal powder and etc. are present in the oil.

If any of these conditions exists, the compressor oil is contaminated Whenever contaminated compressor oil is discovered, the receiver/drier must be
replaced.

OIL RETURN OPERATION

There is close affinity between the oil and the refrigerant During normal operation, part of the oil recirculates with the refrigerant in the system When
checking the amount of oil in the system, or replacing any component of the system, the compressor must be run in advance for oil return operation The
procedure is as follows:

1. Open all the doors and the engine hood
2. Start the engine and air conditioning switch to "ON" and set the blower motor control knob at its highest position
3. Run the compressor for more than 20 minutes between 800 and 1,000 rpm in order to operate the system
4. Stop the engine.

REPLACEMENT OF COMPONENT PARTS

When replacing the system component parts, supply the following amount of oil to the component parts to be installed.
