Coolant Line/Hose: Service and Repair

ENGINE COOLANT HOSE/PIPES

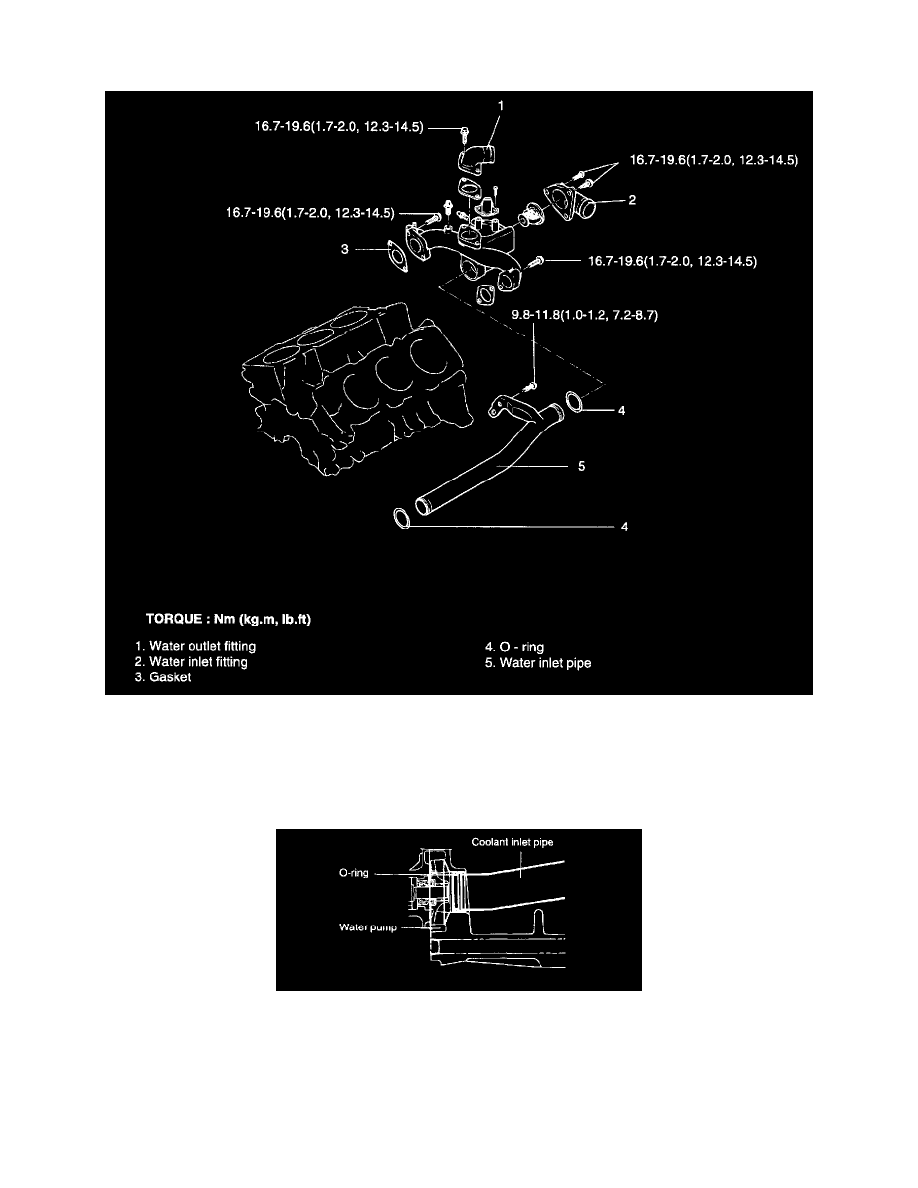

COMPONENTS

INSPECTION
Check the engine coolant pipe and hose for cracks, damage and restrictions. Replace if necessary.

REASSEMBLY

Fit the O-ring in the groove of the engine coolant inlet pipe end. Wet the periphery of the O-ring with water and insert the engine coolant inlet pipe.

NOTE:
^

Do not apply oil or grease to the engine coolant pipe O-ring.

^

Keep the engine coolant pipe connections free of sand, dust, etc.

^

Insert me engine coolant pipe into the end of the engine coolant pump inlet.

^

Whenever installing the engine coolant inlet pipe, a/ways replace the O-ring with a new one.
