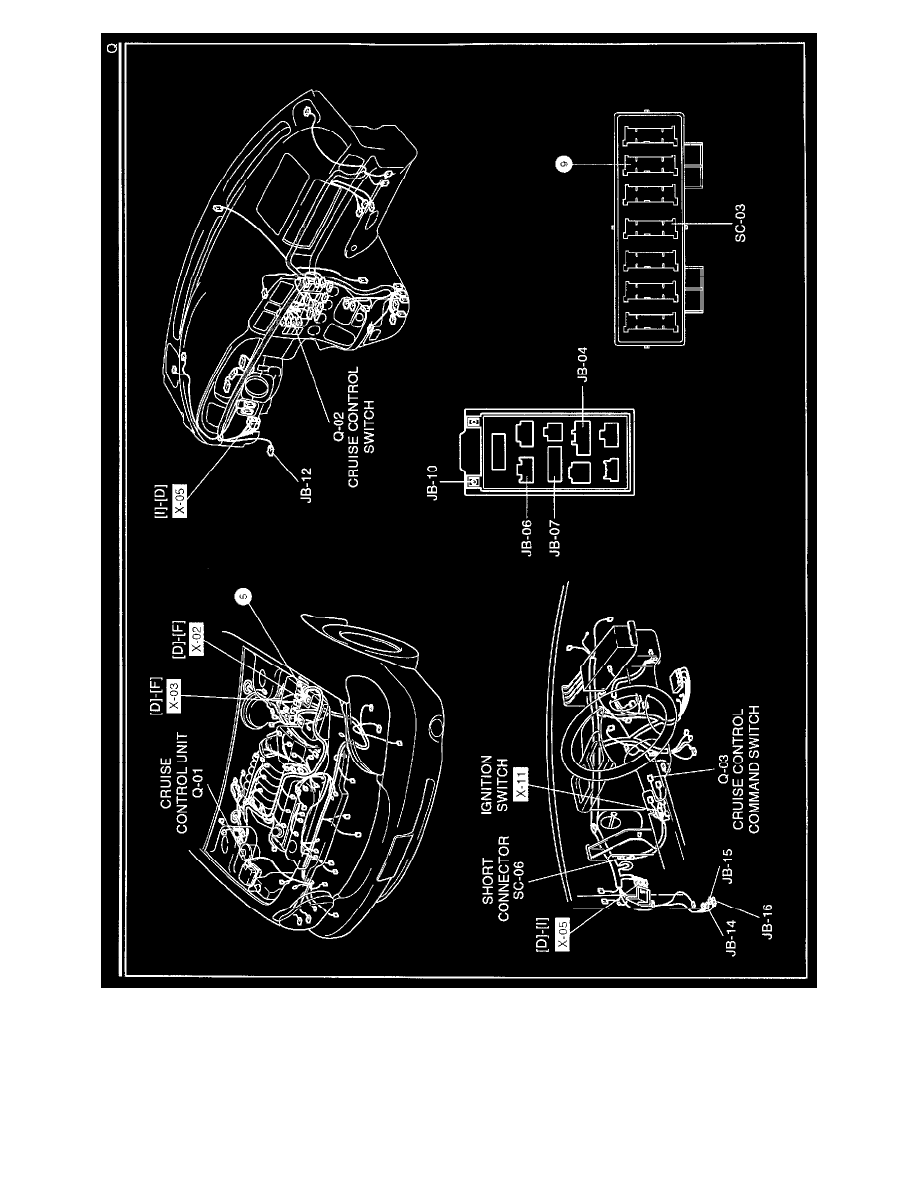

Cruise Control Module: Locations (page 3 of 4)

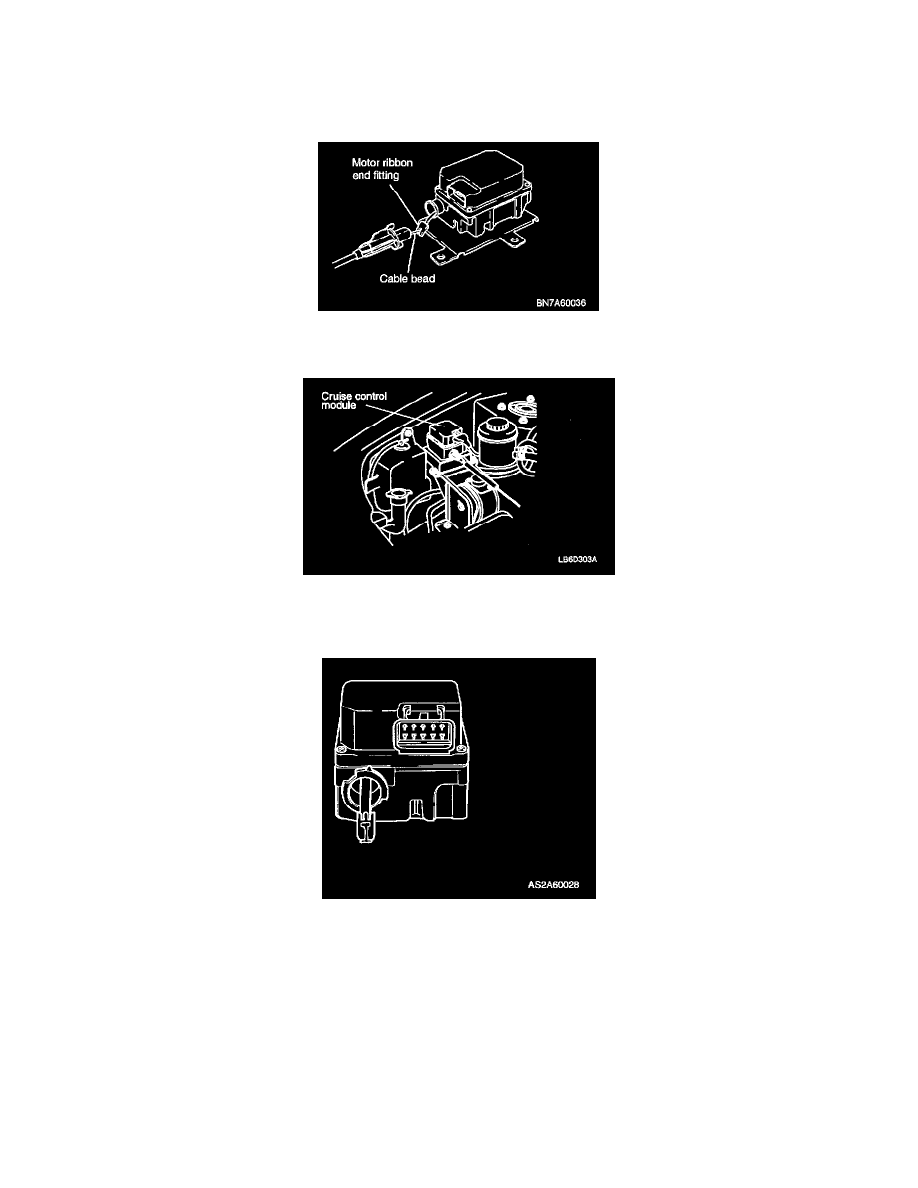

Cruise Control Module: Service and Repair

REMOVAL

1. Disconnect battery negative cable.
2. Disconnect cruise control cable from throttle body.

3. Disconnect cruise control cable from cruise control module.
4. Disconnect control module connector from cruise control module.

5. Remove three bolts securing control module with bracket.
6. Remove control module with bracket from engine compartment.
7. Remove three bolts attaching cruise control module to bracket.

8. Remove control module from bracket.

INSTALLATION

1. Position control module on control module bracket.
2. Install three bolts.

Tighten three bolts to 5.1 - 9.4 lb.ft (7 - 13 N.m, 0.7 - 1.3 kg.m)

3. Position control module bracket.
4. Secure control module bracket to body using three bolt.

Tighten three bolts to 15.2 - 26.8 lb.ft (21 - 36 N.m, 2.1 - 3.7 kg.m)
