2. If readings do not meet specifications, lift front of vehicle until front wheels clear floor, and support with safety stands.

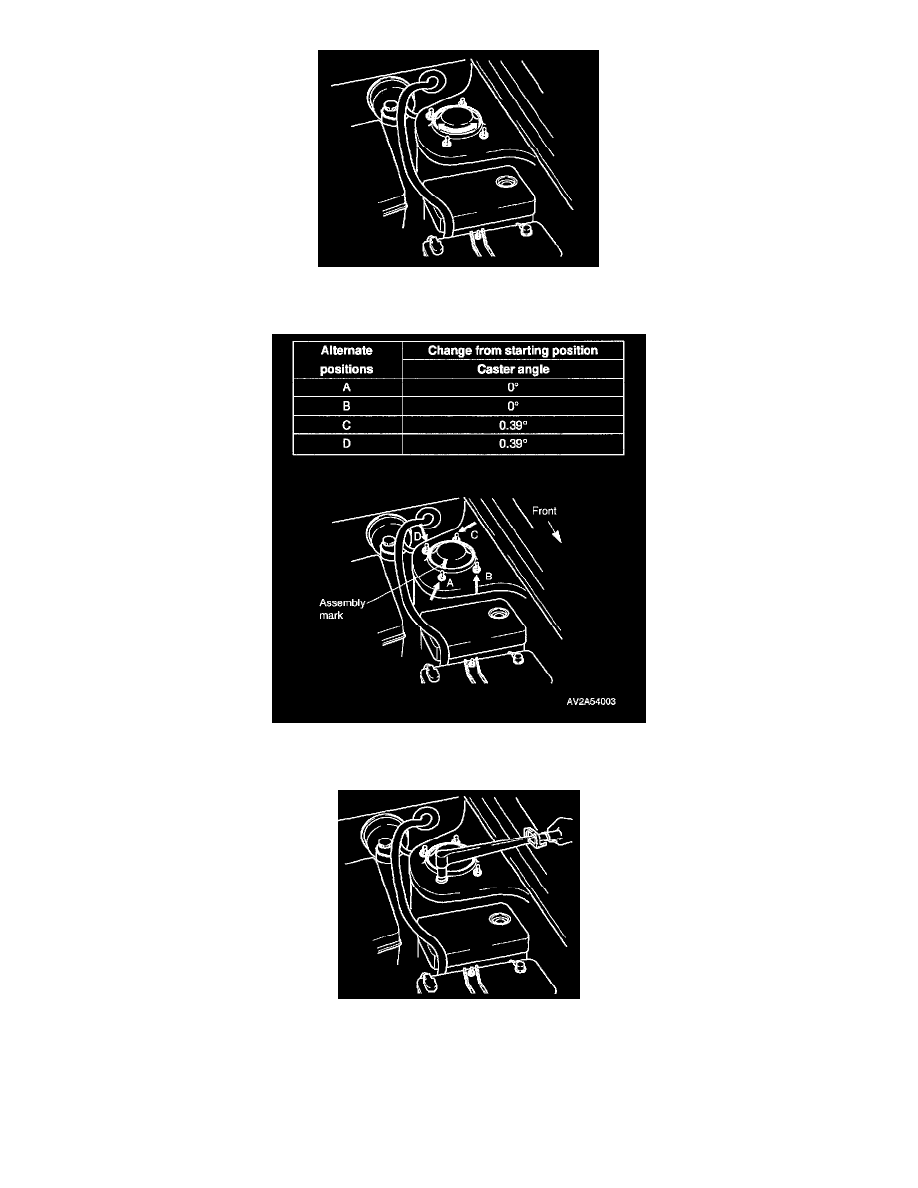

3. Remove four mounting block nuts.

4. Push mounting block downward to disengage studs, and turn it to position that corresponds to the difference between the initial reading and

specification.

5. Install and tighten mounting nuts to specified torque.

Tightening torque: 34 - 46 ft. lbs. (46 - 63 Nm, 4.7 - 6.4 kg-m)

6. Lower vehicle. Recheck caster and readjust if necessary.

Adjustment (2)
1. Attach caster gauge to front hubs per manufacturer's instructions, and note readings.
2. If readings do not meet specifications, lift front of vehicle until front wheels clear floor, and support with safety stands.
