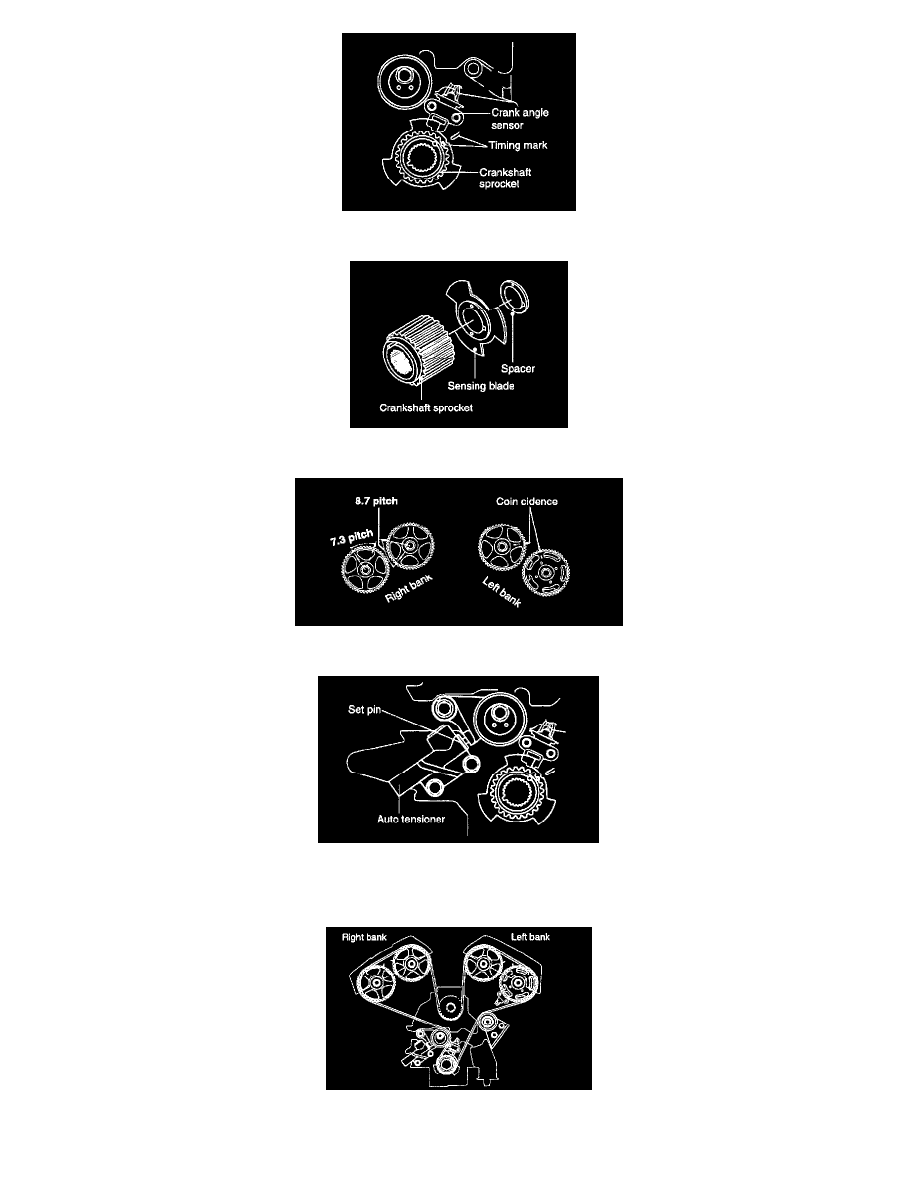

3. Install crankshaft sprocket and align the timing mark.

CAUTION: Be careful not to bend crankshaft sensing blade.

4. Install camshaft sprocket and adjust initial installation state as illustration.

5. Install auto tensioner to oil pump case.

NOTE: At this time auto tensioner's set pin should be assembled completely.

6. Align the timing marks of each sprocket and install the timing belt in this order. Crankshaft sprocket --> Idler pulley --> Exhaust camshaft sprocket

(LH) --> Intake camshaft sprocket (LH) --> Water pump pulley --> Intake camshaft sprocket (RH) --> Exhaust camshaft sprocket (RH) Tensioner
