Kia Workshop Service and Repair Manuals

Timing Belt: Service and Repair

TIMING BELT

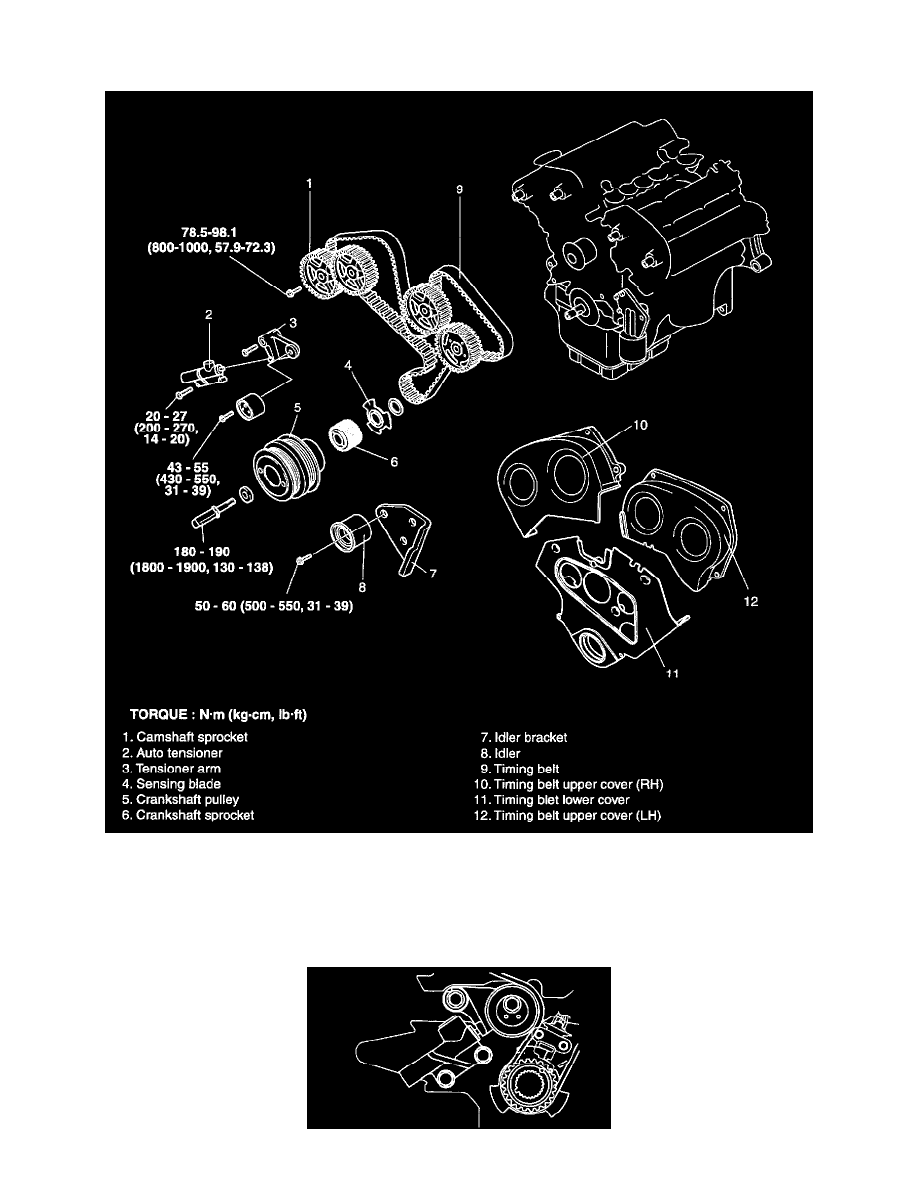

COMPONENTS

REMOVAL
1. Using a [16 mm], rotate the tensioner arm clockwise (about 14°) and remove the belt from the pulley.
2. Remove the power steering pump pulley, idler pulley, tensioner pulley and crankshaft pulley.
3. Remove the upper and lower timing belt covers.
