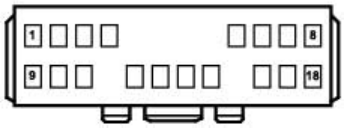

D132 Rear armrest backrest coupling

Make

Lancia

Model

Thesis Factory Service Manual

Year

2002–2009

Section

Intermediate couplings › D132 Rear armrest backrest coupling

Connectors and pin-outsD132 Rear armrest backrest coupling

D132 Rear armrest backrest coupling

2.4 20V

Wiring	Colour
123 REAR SEAT BACKREST BRIDGE

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	100,5	RB		D131	13
2	100,5	N	X	D131	15
				N122	2
				D131	14
				O045	2
				D132	11
				N121	2
3	0,35	AG		D131	1
4	0,35	CN		D131	2
5	0,35	GR		D131	3
6	0,35	BH		D131	4
7	0,35	RV		D131	5
8	0,35	AN		D131	6
9	0,35	BM		D131	7
10	0,35	SR		D131	8
11	0,5	N	X	D131	15
				N122	2
				D132	2
				O045	2
				D131	14
				N121	2
12	0,35	SZ		D131	9
13	0,35	SV		D131	10
14	0,35	BL		D131	11
15	0,35	BN		D131	12
17	0,5	LR		N122	1
18	1	S		O045	1

2.0 TB

Wiring	Colour
123 REAR SEAT BACKREST BRIDGE

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	100,5	RB		D131	13
2	100,5	N	X	D131	15
				N122	2
				D131	14
				O045	2
				D132	11
				N121	2
3	0,35	AG		D131	1
4	0,35	CN		D131	2
5	0,35	GR		D131	3
6	0,35	BH		D131	4
7	0,35	RV		D131	5
8	0,35	AN		D131	6
9	0,35	BM		D131	7
10	0,35	SR		D131	8
11	0,5	N	X	D131	15
				N122	2
				D132	2
				O045	2
				D131	14
				N121	2
12	0,35	SZ		D131	9
13	0,35	SV		D131	10
14	0,35	BL		D131	11
15	0,35	BN		D131	12
17	0,5	LR		N122	1
18	1	S		O045	1

2.4 JTD 10V

Wiring	Colour
123 REAR SEAT BACKREST BRIDGE

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	100,5	RB		D131	13
2	100,5	N	X	D131	15
				N122	2
				D131	14
				O045	2
				D132	11
				N121	2
3	0,35	AG		D131	1
4	0,35	CN		D131	2
5	0,35	GR		D131	3
6	0,35	BH		D131	4
7	0,35	RV		D131	5
8	0,35	AN		D131	6
9	0,35	BM		D131	7
10	0,35	SR		D131	8
11	0,5	N	X	D131	15
				N122	2
				D132	2
				O045	2
				D131	14
				N121	2
12	0,35	SZ		D131	9
13	0,35	SV		D131	10
14	0,35	BL		D131	11
15	0,35	BN		D131	12
17	0,5	LR		N122	1
18	1	S		O045	1

3.0 V6

Wiring	Colour
123 REAR SEAT BACKREST BRIDGE

Pin	Cable		Destination
	Diameter	Colour	Node	Connector	Pin
1	100,5	RB		D131	13
2	100,5	N	X	D131	15
				N122	2
				D131	14
				O045	2
				D132	11
				N121	2
3	0,35	AG		D131	1
4	0,35	CN		D131	2
5	0,35	GR		D131	3
6	0,35	BH		D131	4
7	0,35	RV		D131	5
8	0,35	AN		D131	6
9	0,35	BM		D131	7
10	0,35	SR		D131	8
11	0,5	N	X	D131	15
				N122	2
				D132	2
				O045	2
				D131	14
				N121	2
12	0,35	SZ		D131	9
13	0,35	SV		D131	10
14	0,35	BL		D131	11
15	0,35	BN		D131	12
17	0,5	LR		N122	1
18	1	S		O045	1
