Piston assemblies (page 5 of 5)

ENGINE - V8

OVERHAUL 12-2-71

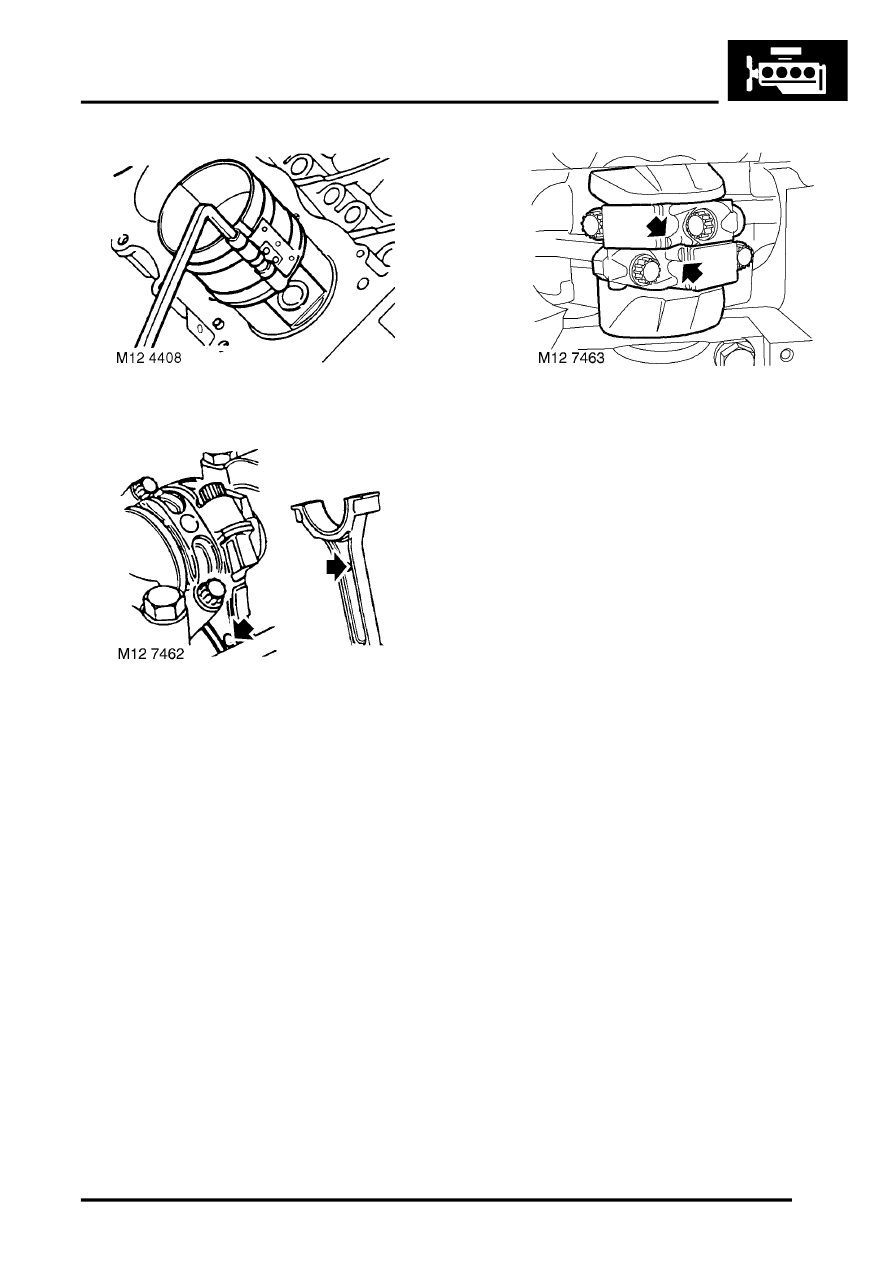

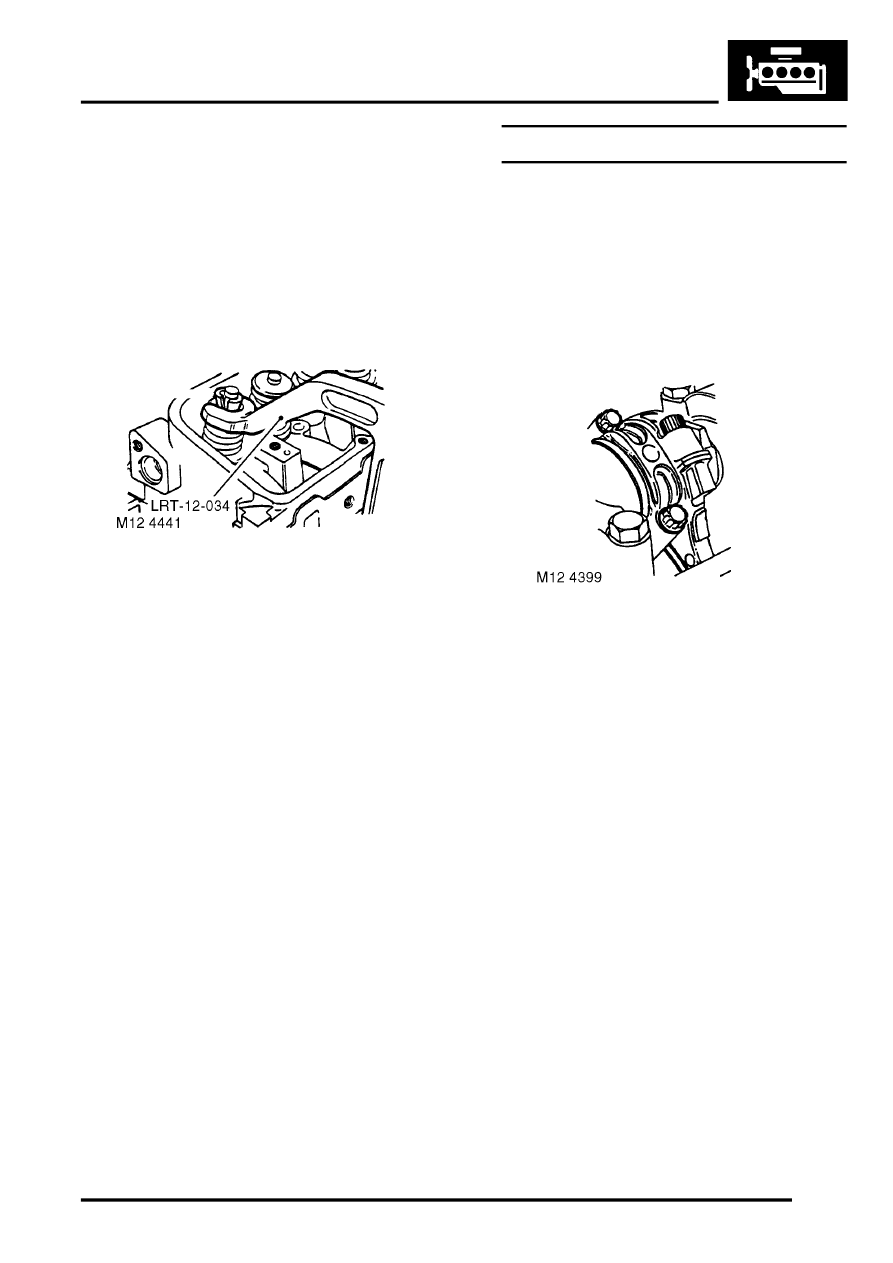

31. Using LRT-12-204, compress piston rings.

32. Insert connecting rod and piston into its

respective cylinder bore, ensuring domed
shaped boss  on connecting rod faces towards
front of  engine on RH bank of cylinders and
towards  rear on LH bank of cylinders.

33. Clean connecting rod journal and  bearing cap.
34. Lubricate connecting rod journal and

connecting rod bearings.

35. Fit connecting rod bearings and connecting rod

bearing caps ensuring they are in their correct
fitted order.

NOTE: The rib on the edge of the bearing cap
must face towards the front of the engine on the
RH bank of cylinders and towards the rear on
the LH bank.

36. Fit bolts and tighten to 20 Nm (15 lbf.ft) then

turn a further 80

°

.

37. Fit oil pick-up strainer.

 +

 ENGINE - V8, OVERHAUL, Strainer

- oil pick-up.

38. Fit cylinder head gasket.

 +

 ENGINE - V8, OVERHAUL, Gasket -

cylinder head.
