TRANSFER BOX - LT230SE

REPAIRS

41-25

Refit

1. Fit differential lock selector cable to differential

lock selector lever and secure with clevis pin
and 'C' clip.

2. Position transfer gearbox high/low selector

lever assembly to transmission tunnel.

3. Position differential lock selector cable to

differential lock selector cable abutment
bracket and tighten locknuts sufficiently to
retain cable.

4. Fit differential lock selector cable to transfer

gearbox and secure with clevis pin.

5. Fit transfer gearbox high/low selector cable to

transfer gearbox high/low selector lever and
secure with clevis pin and 'C' clip.

6. Fit transfer gearbox high/low selector lever to

transmission tunnel, fit bolts and tighten to 10
Nm (7 lbf.ft).

7. Models fitted with high/low shift interlock

solenoid: Position interlock solenoid harness
to high/low shift cable, fit sleeve around cable
and harness and secure sleeve.

8. Models fitted with high/low shift interlock

solenoid: Connect solenoid multiplug to main
harness and secure multiplug to bracket.

9. Check and adjust differential lock selector

cable.


 +

 TRANSFER BOX - LT230SE,

ADJUSTMENTS, Cable - selector -
differential lock - adjust.

10. Fit centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

Transfer box - Diesel

$% 41.20.25.99

Remove

1. Remove front exhaust pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

2. Raise vehicle on ramp.
3. Drain transfer box oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

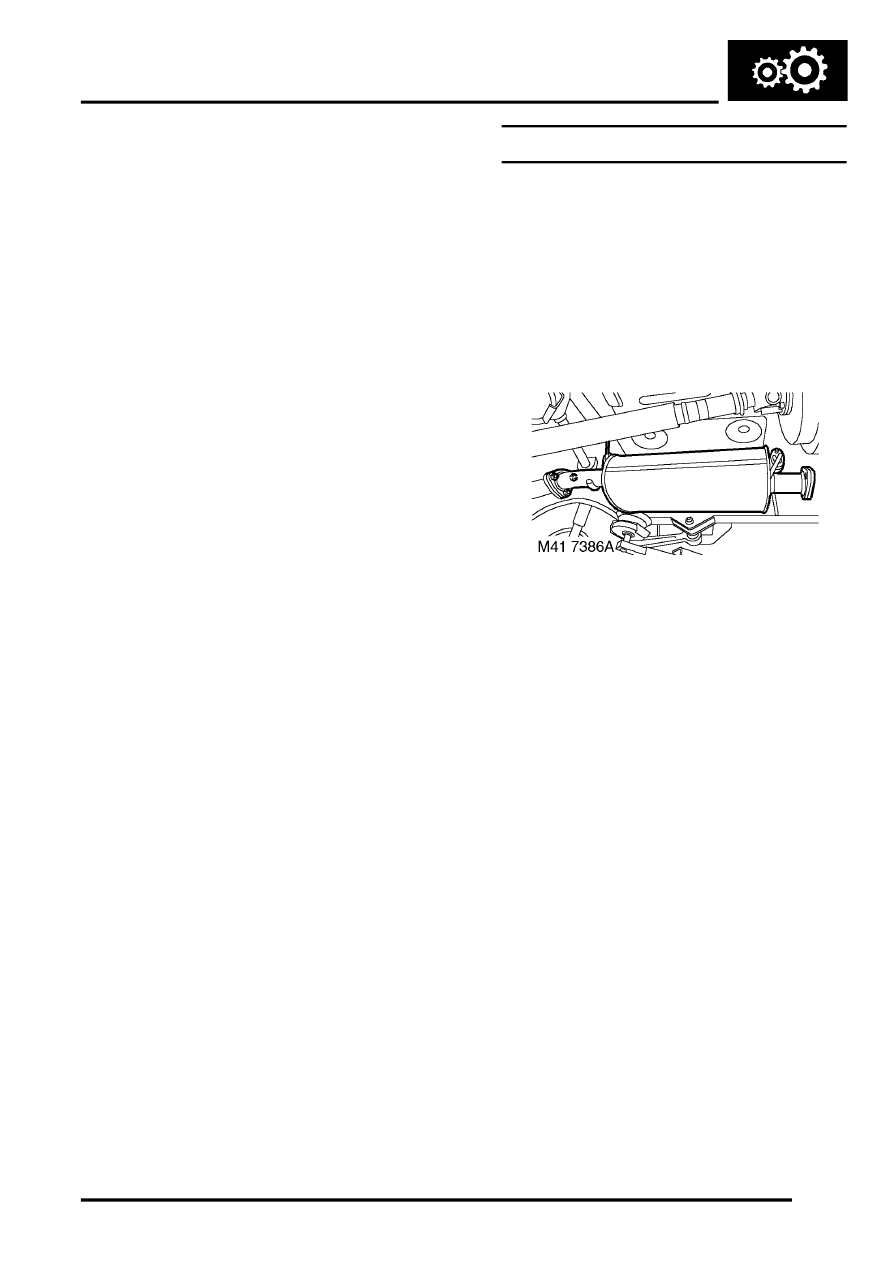

4. Remove 3 nuts securing intermediate  silencer

to tail pipe.

5. Release silencer from mounting rubbers.
6. Remove silencer and discard gasket.
7. Remove  front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

8. Remove rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.
