Brake Bleeding: Service and Repair

Brake Bleeding

Service Repair No - 70.25.02

Check

1. The following procedure covers bleeding the complete system but where only the primary or secondary circuit have been disturbed in isolation, it

should only be necessary to bleed that system. Partial bleeding of the hydraulic system is only permissible if a brake pipe or hose has been
disconnected with only minor loss of fluid.

CAUTION: Ensure the fluid in the reservoir is maintained between the minimum and maximum levels throughout the bleed procedure
using new brake fluid.

Adjust

1. Raise front and rear of vehicle.

WARNING:  Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

2. Check all pipe and hose connections are tight and there are no signs of leakage.
3. Top-up fluid level in brake reservoir to 'MAX' mark.

CAUTION: Never re-use fluid that has been bled from the system.

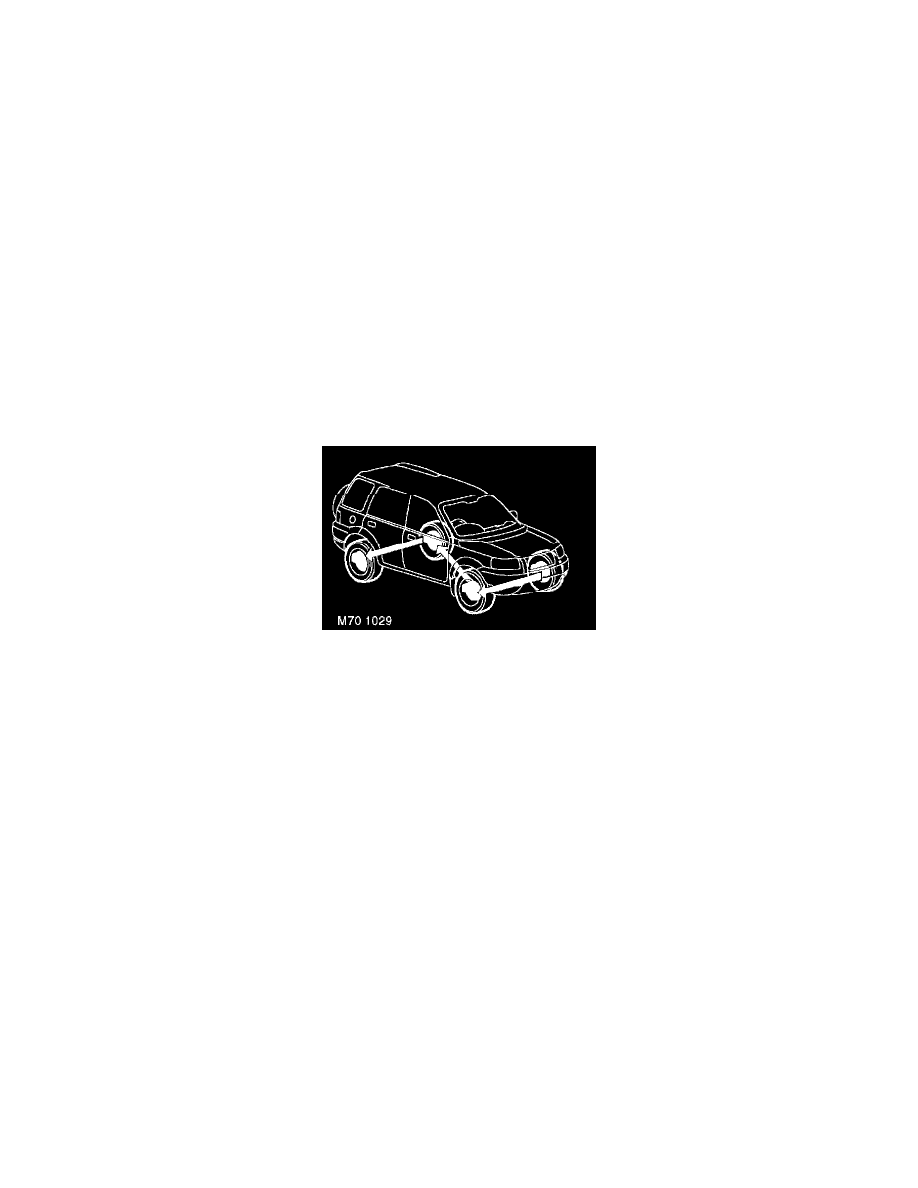

4. Bleed sequence: LH front to RH front, LH rear to RH rear.

CAUTION: Use only new brake fluid of the recommended grade.

5. Attach bleed tube to front brake caliper bleed screw on passenger side, submerge free end in a clear container containing brake fluid.

CAUTION: Brake fluid will damage paint finished surfaces. If spilled, immediately remove fluid and clean area with water.

6. Apply pressure to brake pedal several times, then apply steady pressure.
7. Loosen bleed screw to release brake fluid and air. Allow pedal to return unassisted.
8. Depress brake pedal steadily through its full stroke and allow to return unassisted. Repeat procedure until a flow of clean air-free fluid is purged

into container then, whilst holding pedal at end of downward stroke tighten bleed screw to 10 Nm (7.5 ft. lbs.) on calipers and 8 Nm (6 ft. lbs.) on
wheel cylinders.

CAUTION: Ensure the fluid in the reservoir is maintained between the minimum and maximum levels throughout the bleed procedure
using new brake fluid.

9. Top up brake system reservoir.

10. Repeat procedure at each wheel in the sequence shown.

WARNING:  Braking efficiency may be seriously impaired if the incorrect bleed sequence is used.

11. Remove tube from bleed screw and fit bleed screw dust cap.
12. Apply brakes and check for leakage.
13. Remove stands and lower vehicle.
14. Road test vehicle. Check brake pedal for short firm travel when brakes are applied.
