ENGINE - V8

REPAIRS 12-2-21

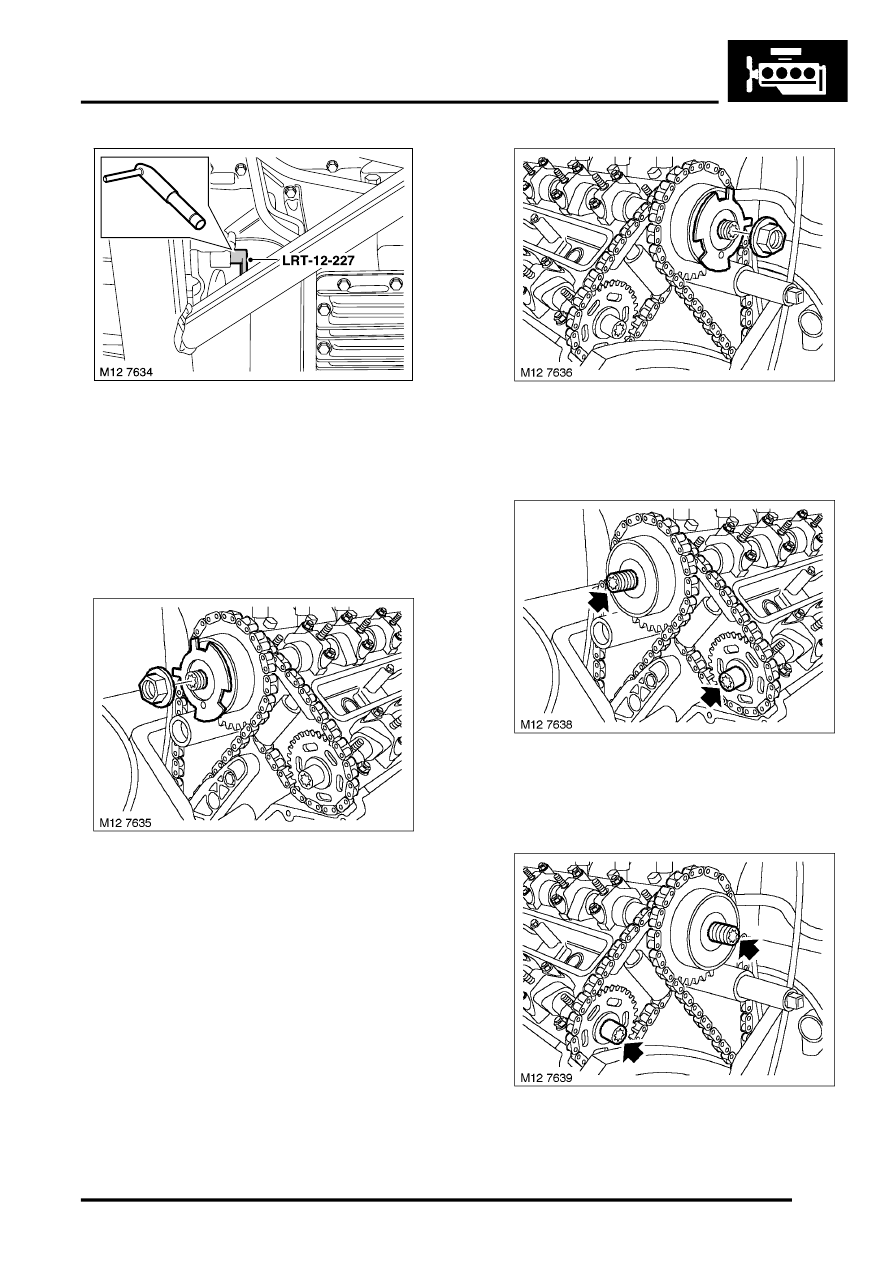

12. Position LRT-12-227 through timing tool

access hole and secure flywheel in TDC
position.

13. Remove LH upper timing gear cover.

 +

 Engine - V8, REPAIRS, Cover -

timing gear - upper - LH.

14. Remove RH upper timing gear cover.

 +

 Engine - V8, REPAIRS, Cover -

timing gear - upper - RH.

15. Remove nut securing LH CMP sensor ring and

remove CMP sensor ring.

NOTE: Thread is left handed.

16. Remove nut securing RH CMP sensor ring and

remove CMP sensor ring.

NOTE: Thread is left handed.

17. Loosen 2 Torx bolts securing LH VCC unit and

LH exhaust camshaft sprocket 1/2 a turn.

NOTE: Thread is left handed.

18. Loosen 2 Torx bolts securing RH VCC unit and

RH exhaust camshaft sprocket 1/2 a turn.

NOTE: Thread is left handed.
