GASKET - INTERMEDIATE PLATE

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

24

REPAIR

16. Place LRT-44-003/1 into pump housing, tighten

screws to secure LRT-44-003/1 to input shaft.

17. Clamp a suitable steel base to converter housing

flange.

18. Mount DTI gauge and position gauge probe onto

LRT-44-003/1 and zero gauge.

19. Check that the axial end-float is between 0.2 to

0.4 mm. If end-float is not within limits, replace
existing thrust washer, positioned at rear of
intermediate plate, with a suitable thickness
thrust washer to give the required end-float.

20. Remove DTI gauge and base plate.
21. Fit torque converter oil seal.

See this section.

GASKET - INTERMEDIATE PLATE

Service repair no - 44.20.11

Remove

1. Remove torque converter oil seal.

See this

section.

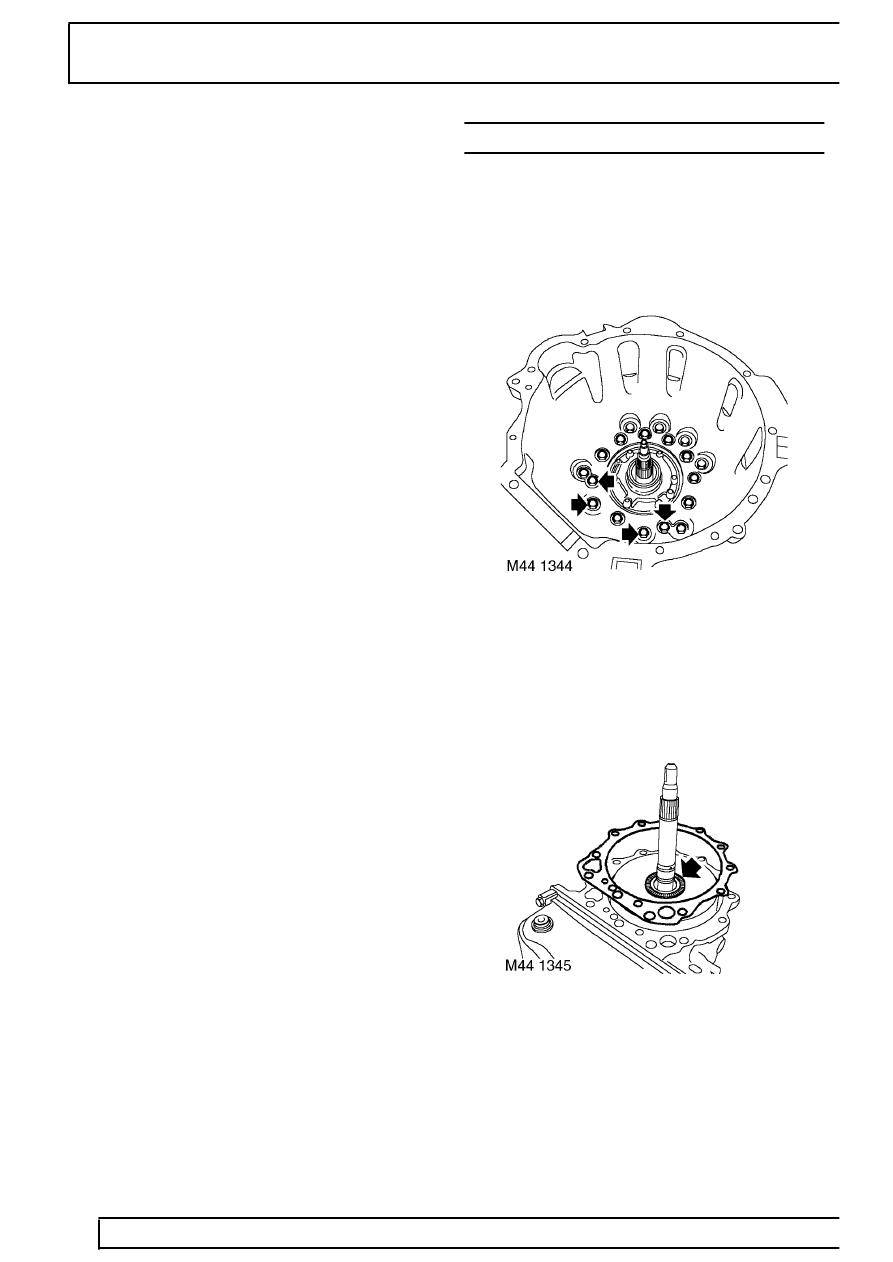

2. Remove 12 bolts and plain washers securing

converter housing and intermediate plate to
gearbox casing. Note the position of the 4 bolts
that have sealant applied to the bolt threads.

3. Hold input shaft in position and carefully lift off

converter housing and intermediate plate as an
assembly.

4. Note the position of the torrington race on the

forward clutch hub, and the thrust washer which
will stay attached to the intermediate plate by
fluid adhesion.

5. Remove and discard intermediate plate gasket.
6. Remove thrust washer from intermediate plate.
